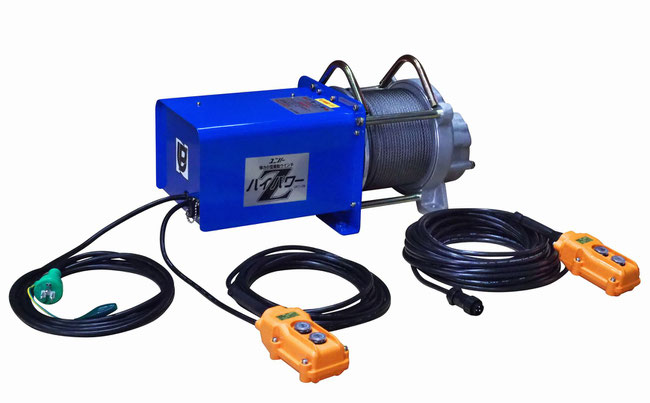

ハイパワーZNウインチ  [UP711ZN-80 (S) (L)]

ハイパワーZNウインチ

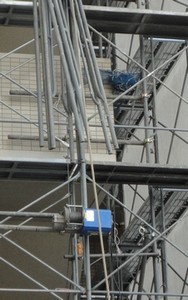

・改修工事時足場部材の荷揚げ、送電線等の改修工事等

・ハイパワー、ハイスピードで改修工事の荷揚げ作業効率アップ

・巻揚速度 30m/毎分(1スピード)

・複巻式直流モーターを使用過酷な現場使用にも耐える強力モーター

・ワイヤーロープ 5mm×80m巻き

 4mm以下のワイヤーロープの使用は、ヨレ、つぶれ、食い込み

 を起こしやすくキンク、切断の原因になるため使用できません。

・操作スイッチは5m、15m 2本が標準装備

 15mスイッチコードは取外し可能

(操作コードの長さはご要望により変更可能)

 15mスイッチコードの延長コードもご要望の長さで製作可能

・UP303シルバーユニアームを合わせて使用する事で介錯ロープ

 をガイド代わりにし効率の良い荷揚げが可能



 オプションでUP700RC無線リモコンユニット追加で無線操作も可能

ハイパワーZNウインチ
UP711ZN-80

■UP711ZN-80S ワイヤーロープ5㎜×80m巻 スイベルフック付

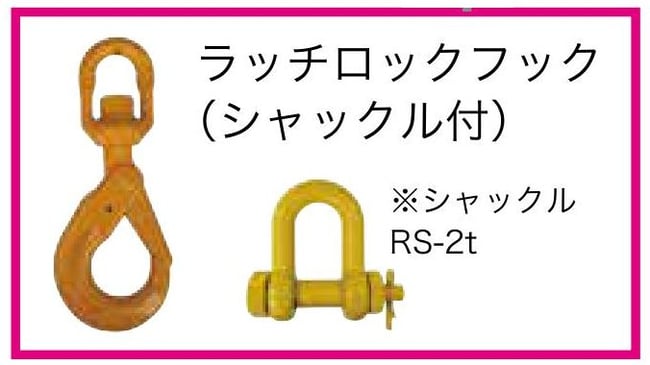

■UP711ZN-80L ワイヤーロープ5㎜×80m巻 ラッチロックフック付



※ スイベルフック又はラッチロックフックをお選び下さい。

ハイパワーZNウインチ
UP711ZN-80 ハイパワーZNウインチ

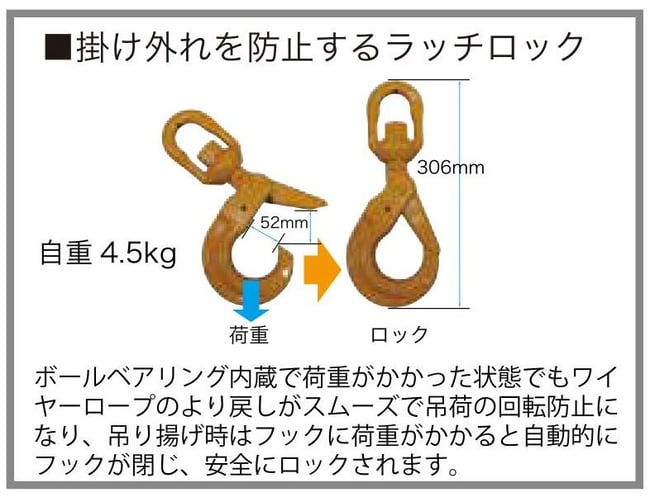

吊具フックをスイベルフックかラッチロックフックのどちらかをお選び下さい。

※UP303シルバーユニアームを使用する場合、ラッチロックフックを必ずご使用下さい。

製品構成

UP711ZN-80

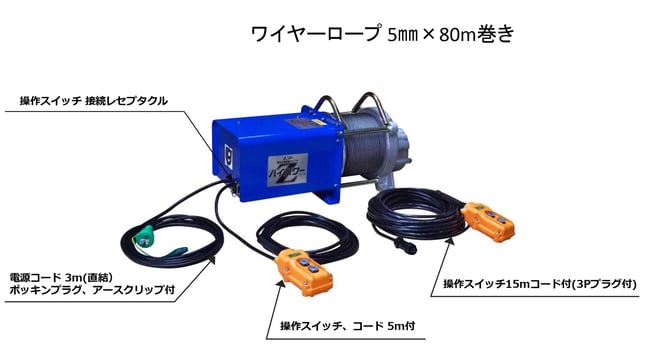

UP711ZN-80 ハイパワーZNウインチ 構成

・ワイヤーロープ最大巻取5mm×80m



ワイヤーロープはウインチドラム内に多重巻取になるため、ヨレ、つぶれ、食い込みの防止に5mm径のワイヤーロープを使用。



※ 4mm以下のワイヤーロープの使用は、ヨレ、つぶれ、食い込みを           起こしやすくキンク、切断の原因になるため使用できません。

※注意 ウインチ運転時に昇圧機は使用しないで下さい。故障の原因となります。

ハイパワーZNウインチ 紹介スライド

UP711ZN-80 ハイパワーZNウインチ from ユニパー株式会社

オプション

UP700RC-1 無線リモコンユニット

UP700RC-1

無線リモコンユニット



無線リモコンユニットを追加する事で無線操作ができます。



無線リモコンユニットの受信機をウインチ本体と接続します。

ウインチ本体の操作スイッチ接続レセプタクル部分(操作スイッチ15mを接続部分)に無線リモコンユニット受信機を接続し使用します。有線側の操作スイッチ5mと併用して2ヶ所での操作可能です。

追加で無線リモコンスイッチを1個追加する事もできます。



詳細はUP700RCを参照



オプション仕様

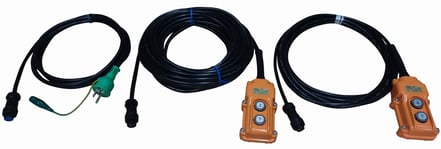

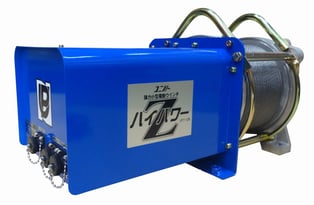

・電源コード、操作スイッチ15m、操作スイッチ5mを脱着タイプに改造可能。


・標準仕様から電源コード、操作スイッチコードをコネクター接続へ改造する事ができます。本体とコードが分離する事で持運びや設置時に便利になります。

製品仕様

モーター形式  複巻式直流モーター
 定格出力   1000W
電源  AC 100V 50/60Hz
定格電流  15A
定格  5分
巻揚荷重

 150kg(ワイヤー長さ40m以上の場合)

 40m以下の場合 180kg

巻揚速度  30m/分
ブレーキ方式  メカニカルブレーキ + 発電制動
本体重量  35kg(ワイヤー 5m × 80m含む)
ウインチ寸法  300(高さ)× 600(幅)× 260(奥行)mm
ワイヤーロープ  5mm × 80m
操作コード

 操作スイッチコード 5m付

 操作スイッチコード 15m付(3Pプラグ付)(取外し可)

電源コード  3m ポッキンプラグ、アースクリップ付
吊りフック  スイベルフック又はラッチロックフック
ウインチ修理・メンテナンスはこちらから
