足場に設置し最大45m(※1)まで荷揚げ可能な足場設置型荷揚げ機です。
レールは足場にクランプ付の金具で簡単に取付ができます。レールの長さは用途によって変更可能で最大45mの高さまで荷揚げができます。ウインチの操作は地上と屋根上の2ヶ所で操作可能で安全に効率よく作業ができます。
オプションの落下防止装置付台車を使用することにより、ワイヤーロープが切れた時に台車が落下するのを未然に防ぐことができます。
※1UP787A疾風ウインチ使用時、最大45m荷揚げ可能。

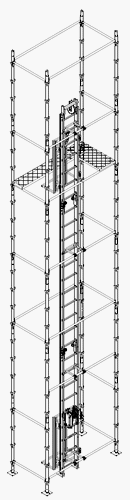

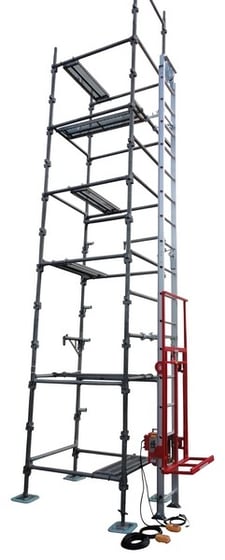

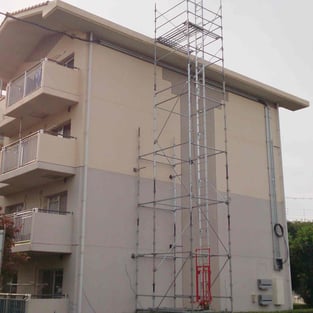

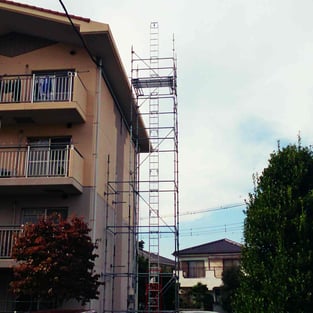

足場の内側に設置し、屋根上まで荷揚げ可能

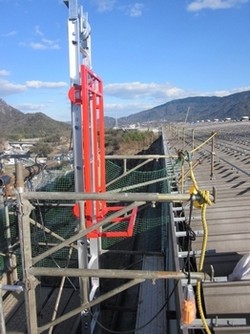

ウインチ操作は屋根上でも可能

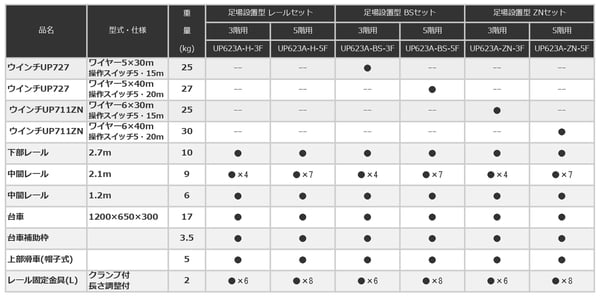

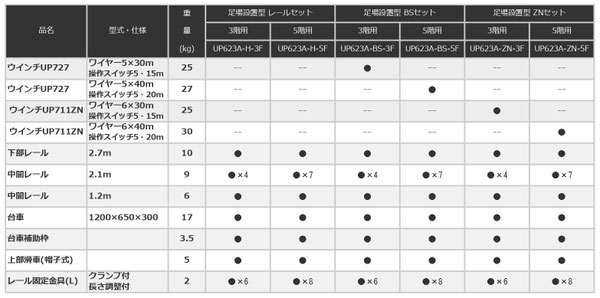

■UP727 優(すぐる)ウインチ
最大積載量 130kg
巻揚速度 22m/毎分
操作スイッチ 5m・15mコード付
(5階用の場合 5m・20mコード付)
ワイヤーロープ 5mm×30m巻
(5階用の場合 5mm×40m巻)
※オプション
上限・下限停止リミットスイッチ
引掛けウインチベース付
最大積載量 150㎏
電源 AC100V 50/60Hz
巻揚げ速度 30m/毎分
ワイヤー巻取 最大5mm×80m
操作スイッチコード5m・15m付
※ オプション使用で無線操作可
引掛けウインチベース付
最大積載量 130㎏
電源 AC100V 50/60Hz
巻揚げ速度 (2スピード)
高速 35m/毎分
低速 15m/毎分
ワイヤー巻取 最大5mm×100m
無線リモコン操作

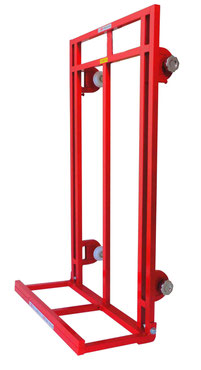

標準台車
高さ1200×横幅650×奥行300
*台車のアオリ部分は折りたたみ可能。
台車のアオリ(荷受け部分)をL500(補強付)に変更可能
高さ1055×横幅650×奥行500
*台車の有効高さは1050㎜になります。
*台車のアオリ部分は折りたたみ可能。

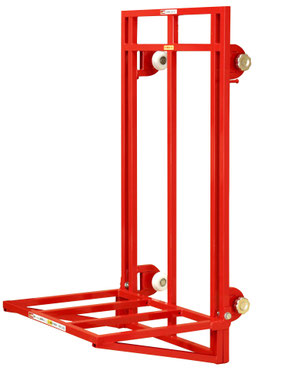

台車アオリL500(補強付)
手動運転リミットスイッチ
上限・下限の安全停止リミットスイッチ
リミットスイッチを追加する事で上限・下限の任意の高さで台車を安全に停止させる事ができます。
操作スイッチは下部、上部の2ヶ所へ設置でき2ヶ所の操作が可能です。
無線リモコンユニットを追加する事で無線操作ができます。
無線リモコンユニットの受信機をウインチ本体と接続します。
ウインチ本体の操作スイッチ接続レセプタクル部分(操作スイッチ15mを接続部分)に無線リモコンユニット受信機を接続し使用します。有線側の操作スイッチ5mと併用して2ヶ所での操作可能です。
追加で無線リモコンスイッチを1個追加する事もできます。
新築マンションのエレベーター設置スペース(昇降路)の足場に設置し建築資材、石膏ボード荷揚げの現場紹介です。
足場内部で垂直に荷揚げ用のリフトとして設置
台車はオーダーメイドで落下防止装置付

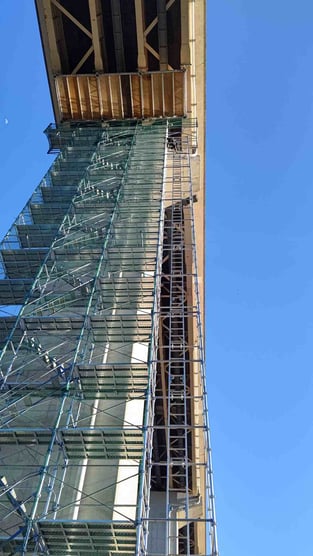

橋脚改修工事 高さ30m 足場内部で昇降 足場荷揚げ用リフト
台車はオーダーメイドで製作 落下防止装置付
橋脚改修工事 高さ30m 足場内部で昇降 足場荷揚げ用リフト
台車はオーダーメイドで製作 落下防止装置付
各機種の組立図は下記からダウンロードしてください。
