垂直式足場設置型荷揚げ機
スペースリフト3［UP623A］
足場に設置し最大45ｍまで荷揚げ可能な足場設置型荷揚げ機です。
レールは足場にクランプ付の金具で簡単に取付ができます。レールの長さは用途によって変更可能で最大45mの高さまで荷揚げができます。ウインチの操作は地上と屋根上の2ヶ所で操作可能で安全に効率よく作業ができます。
オプションの落下防止装置付台車を使用することにより、ワイヤーロープが切れた時に台車が落下するのを未然に防ぐことができます。
足場の内側に設置し、屋根上まで荷揚げ可能
ウインチ操作は屋根上でも可能
高さ20ｍ以下で使用するウインチ
■UP727 優(すぐる)ウインチ
最大積載量 130kg
巻揚速度 22m/毎分
操作スイッチ 5m・15mコード付
（5階用の場合 5ｍ・20ｍコード付）
ワイヤーロープ 5ｍｍ×30ｍ巻
（5階用の場合 5ｍｍ×40ｍ巻）
※オプション
上限・下限停止リミットスイッチ
高さ20ｍ以上で使用するウインチ
引掛けウインチベース付
最大積載量 150㎏
電源 AC100V 50/60Hz
巻揚げ速度 30ｍ/毎分
ワイヤー巻取 最大5ｍｍ×80ｍ
操作スイッチコード5m・15ｍ付
※ オプション使用で無線操作可
引掛けウインチベース付
最大積載量 150㎏
電源 AC100V 50/60Hz
巻揚げ速度 高速30ｍ/毎分
低速15ｍ/毎分
ワイヤー巻取 最大5ｍｍ×80ｍ
操作スイッチ 無線リモコン
※無線リモコン 1個（追加可）
※ワイヤー長さは、レール長さに合わせて設定します。（最大80ｍ）
各ウインチの仕様はウインチページを参照下さい。
荷揚げ用 台車
標準台車
高さ1200×横幅650×奥行300
＊台車のアオリ部分は折りたたみ可能。
台車のアオリ（荷受け部分）をL500（補強付）に変更可能
高さ1055×横幅650×奥行500
＊台車の有効高さは1050㎜になります。
＊台車のアオリ部分は折りたたみ可能。
台車アオリL500（補強付）
オプション部品
手動運転リミットスイッチ
上限・下限の安全停止リミットスイッチ
リミットスイッチを追加する事で上限・下限の任意の高さで台車を安全に停止させる事ができます。
操作スイッチは下部、上部の２ヶ所へ設置でき２ヶ所の操作が可能です。
無線リモコンユニットを追加する事で無線操作ができます。
無線リモコンユニットの受信機をウインチ本体と接続します。
ウインチ本体の操作スイッチ接続レセプタクル部分(操作スイッチ15mを接続部分)に無線リモコンユニット受信機を接続し使用します。有線側の操作スイッチ5ｍと併用して2ヶ所での操作可能です。
追加で無線リモコンスイッチを1個追加する事もできます。
【動画で見る】足場設置型垂直リフト
工場屋根に太陽光パネル荷揚げ 足場と建物の間に設置
新築マンションのエレベーター設置スペース（昇降路）の足場に設置し建築資材、石膏ボード荷揚げの現場紹介です。
足場内部で垂直に荷揚げ用のリフトとして設置
台車はオーダーメイドで落下防止装置付
橋脚改修工事 高さ30ｍ 足場内部で昇降 足場荷揚げ用リフト
台車はオーダーメイドで製作 落下防止装置付
橋脚改修工事 高さ30ｍ 足場内部で昇降 足場荷揚げ用リフト
台車はオーダーメイドで製作 落下防止装置付

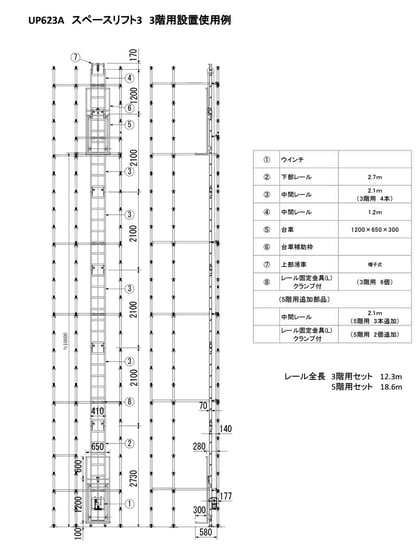

UP623A スペースリフト3 組立図
各機種の組立図は下記からダウンロードしてください。
UP623A 構成表
