法面リフト 斜面・法面荷揚げリフト

スーパータワーRN[UP106RN]


お問合せ TEL 045-471-0015

ダウンロード
UP106RNスーパータワーRN_法面リフト
UP106RN法面リフト_カタログ.pdf
PDFファイル 684.1 KB
ダウンロード

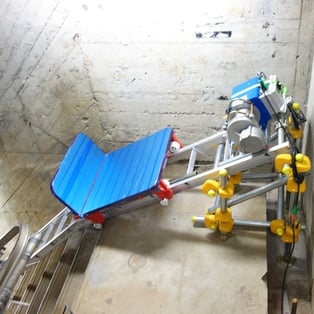

UP106RN 法面リフト

アルミ製シングルレールの荷揚げ機では、最強の強度を誇り2013年よりレンタル仕様にも採用され、山の斜面、階段等の法面工事での仮設リフトとしてメガソーラー設置現場、土木関係工事現場でも活躍しています。

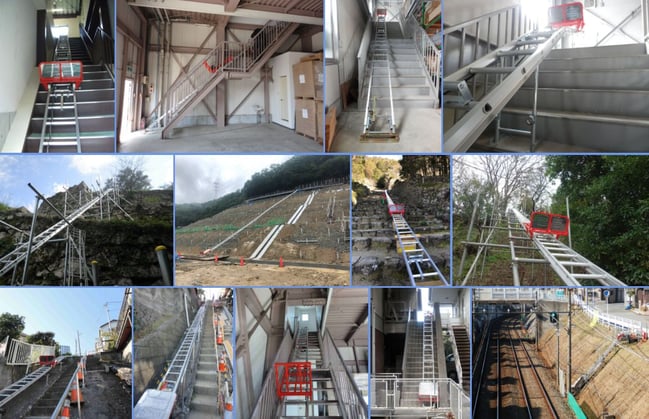

法面リフト使用実績

・八ッ場ダム 燃料、資材運搬

・安土城跡 石垣改修工事

・竹田城跡 石垣改修工事

・メガソーラー設置現場 山の斜面での設置工事

・高速道路 斜面改修工事

・鉄道線路 斜面改修工事

・災害地 法面、斜面改修工事

・階段工事 階段改修工事

・海岸岸壁 資材運搬

・別荘地等の斜面 荷物運搬

・送電線工事 改修工事・資材運搬



・最大使用距離 95m

・レール角度 水平角度より20°~75°まで使用可能



メガソーラー斜面設置工事

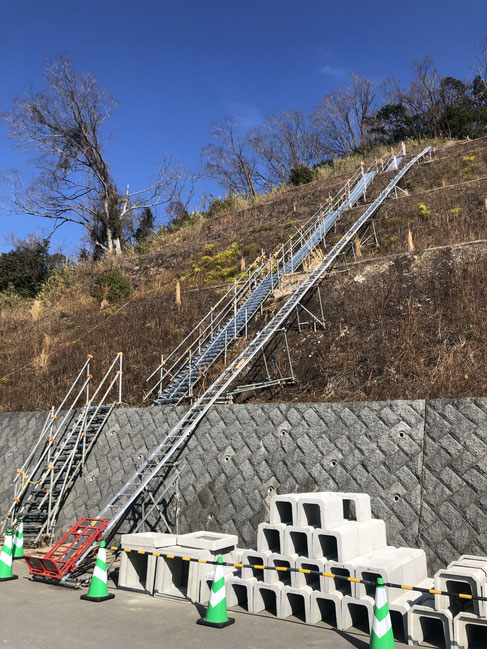

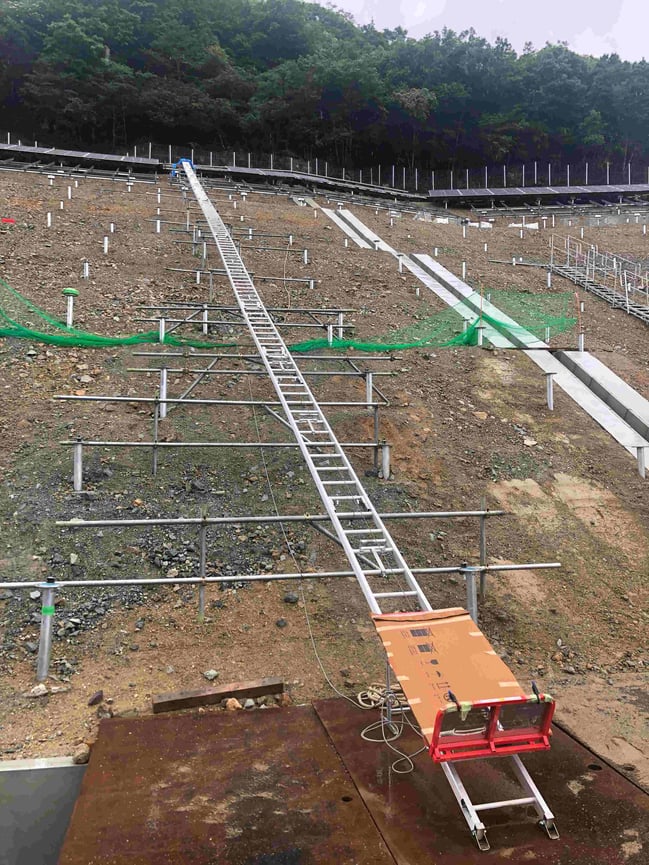

メガソーラー斜面設置工事ソーラーパネル荷揚げ現場

法面設置例

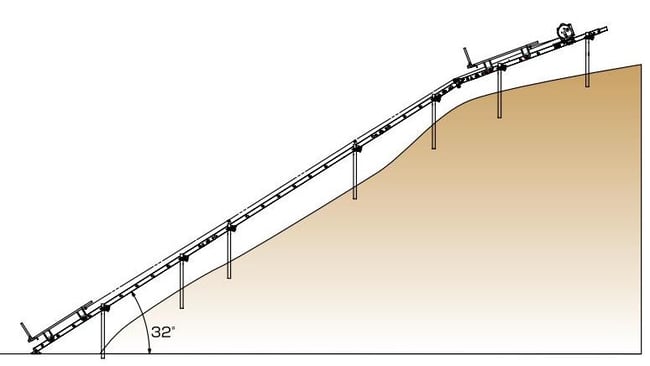

■中間曲りレール使用・ウインチ上部設置

(上部、下部の台車はイメージで描いてます。台車は1台で使用します。)


■中間曲りレール使用・ウインチ下部設置

(上部、下部の台車はイメージで描いてます。台車は1台で使用します。)

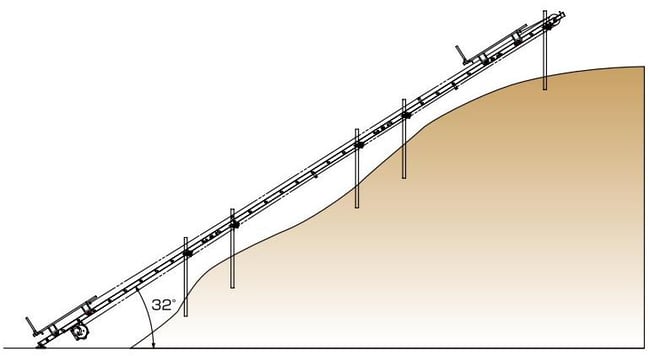

■曲りレール・中間曲りレールなし・ウインチ下部設置

(上部、下部の台車はイメージで描いてます。台車は1台で使用します。)


法面設置構成例

・現場に合わせて最大約95m荷揚げを可能。

・出力1000Wのウインチにより毎分30~35mの高速巻揚げを実現!

・法面設置にはレールの長さ、台車の種類等、現場に合わせてカスタマイズできます。

・ワイヤーロープの長さは最長100m迄使用可能



※設置角度は水平角度20°以上必要。

※ワイヤーロープの長さはレールの長さに応じて最長100mまでの範囲で設定します。

※ウインチ下部設置の場合、ワイヤーロープの長さは、レールの長さの約2倍必要です。

※ レール支柱は単管パイプ、杭等をお客様でご用意下さい。

構成表

レール10mの場合の設置構成(中間曲りレール使用 ウインチ下部設置)

型式・品名 仕様 数量 重量
UP711ZN又はUP787A   1 25Kg~30Kg
下部レール(スタンドタイプ) 3.3m 1 13㎏

中間レール

3.3m

1

13㎏

中間レール 2.1m 1 7.5㎏
中間レール 1.2m 1 5㎏
中間曲りレール 0.7m 1 12㎏
ロング台車 1200×650×300 1 20㎏
上部滑車 帽子式 1 6㎏
中間ローラー   3 2㎏

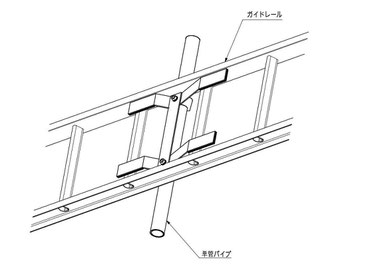

法面用レール固定金具   5 5㎏
上部ストッパー   1 2㎏

・延長用の中間レール種類 0.6m、1.2m、1.8m、2.1m、2.4m、2.7m、3.3m

 7種類より選ぶ事ができます。

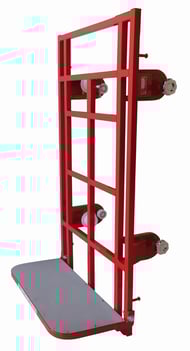

荷揚げ用 台車

標準台車

台車寸法 H750×W650×D300

骨組粉体塗装ステンレス板張り仕様

標準台車

台車寸法 H1200×W650×D300

骨組粉体塗装ステンレス板張り仕様


ウインチ

■UP711ZN ハイパワーZNウインチ



引掛けウインチベース付

最大積載量 150㎏

電源 AC100V 50/60Hz

巻揚げ速度 30m/毎分

ワイヤー巻取 最大5mm×80m

操作スイッチコード5m・15m付

※ オプション使用で無線操作可



■UP787A 疾風ウインチ



引掛けウインチベース付

最大積載量 130㎏

電源 AC100V 50/60Hz

巻揚げ速度 (2スピード)

  高速 35m/毎分

  低速 15m/毎分

ワイヤー巻取 最大5mm×100m

無線リモコン操作

■UP700RC 無線リモコンユニット



コードレス無線操作

無線送信距離 100m

リモコンスイッチ最大2個使用可

UP711ZN、UP787に使用可


各ウインチの仕様はウインチページを参照下さい。

■UP711ZN ハイパワーZNウインチ

■UP787A 疾風ウインチ

■UP700RC 無線リモコンユニット

オプション

曲りレール

レール角度が60°以上で使用

 中間曲りレール

勾配の緩やかな現場に

(レール角度168°まで調整可)

 中間ローラー

ワイヤーのスレ防止

上部滑車(帽子式)

レールの先端へ差し込んで使用できます。






レール受け支柱

長さ3種類

L250、L500、L1000

レールステップを下から支える事ができます。

中間レール

レール幅 410mm

長さ 0.6m/1.2m/1.8m/2.1m/2.4m/2.7m/3.3m

上部支柱

ヨコ1本 タテ2本の組合せ

標準品長さ ヨコ L1100 タテ L790






法面・斜面改修工事設置現場

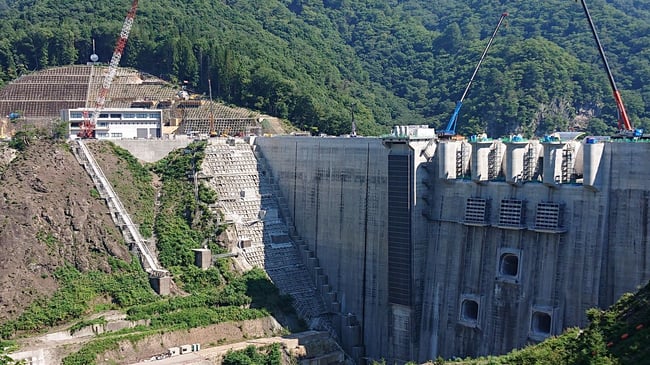

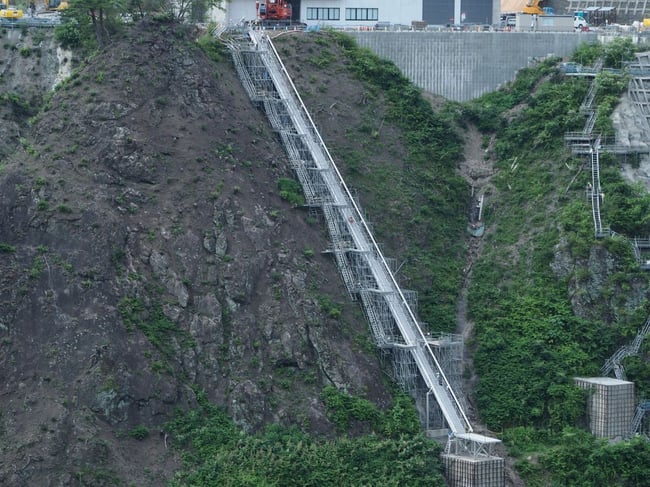

八ッ場ダム メンテナンス仕様

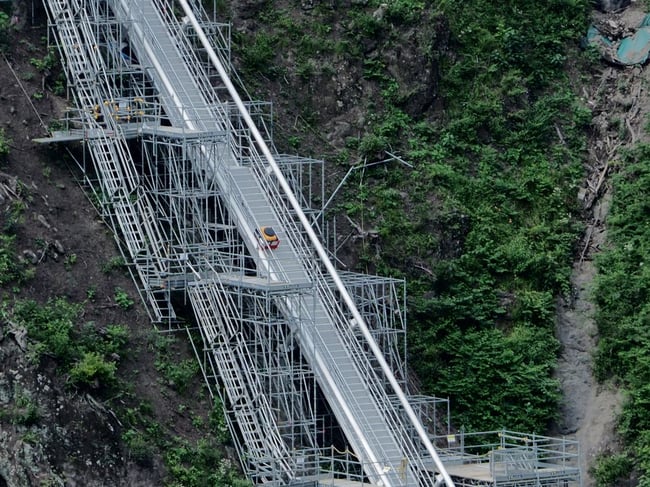

群馬県の八ッ場ダムにレール全長約65m、ダムに水が溜まりリフトのレールも水の中に入るため特注でオールステンレス製で製作致しました。ダムの中を走るボートの燃料や機材、浮遊物の運搬等に使用され水位によってリフトの止まる位置を変えながら使用されます。

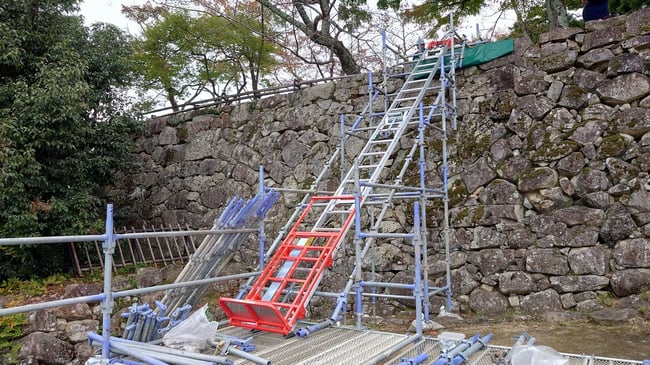

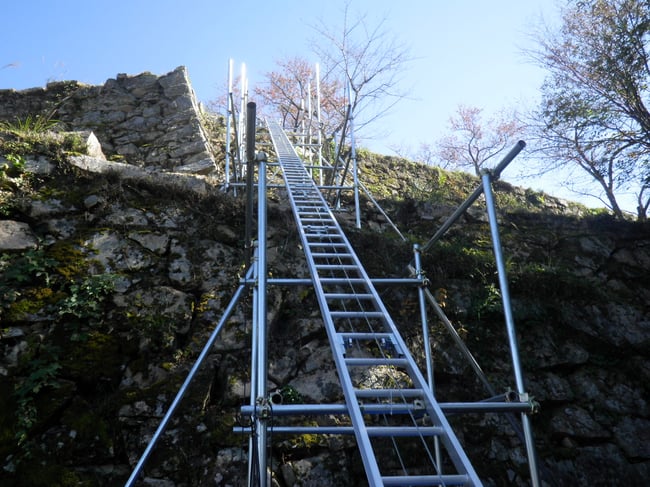

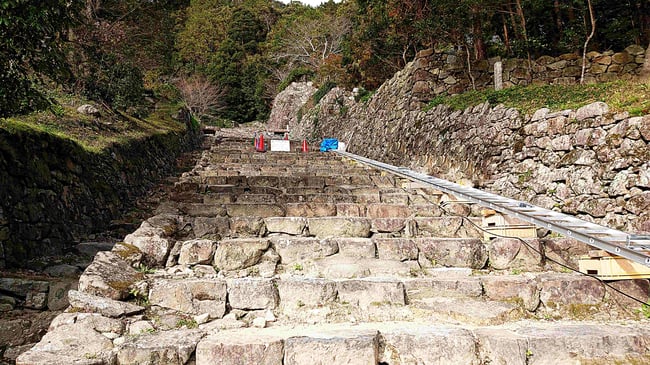

安土城跡石垣改修工事

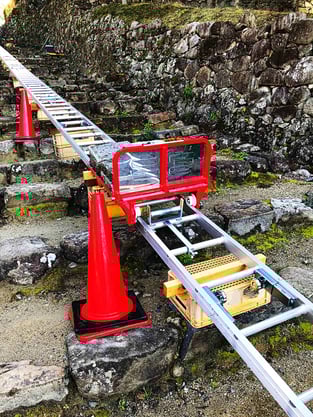

石垣改修工事にレール全長約80mでウインチをレール上部に取付けて使用しています。現場が遺跡で杭等が打ち込めない為、石段に這わすように設置されています。

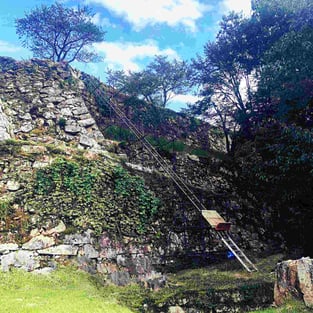

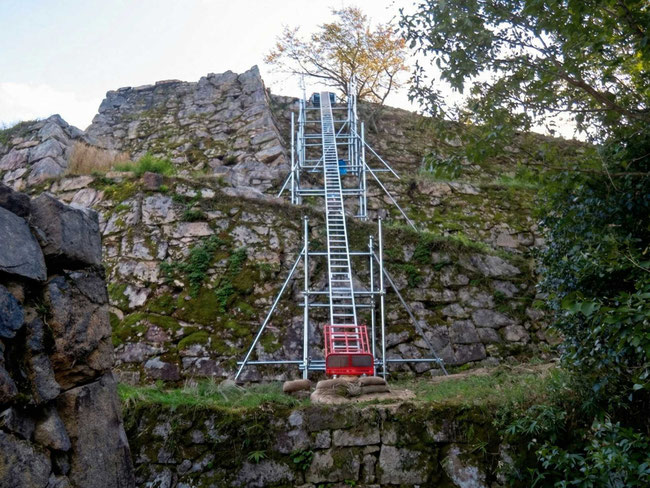

竹田城跡石垣改修工事

石垣改修で使用。現場が遺跡で杭等が打ち込めない為、単管パイプで櫓を組んで設置されています。


メガソーラー法面・斜面設置現場

斜面工事

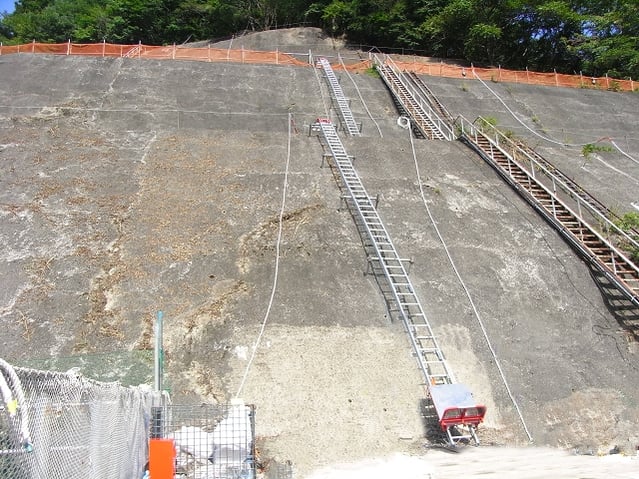

UP106RN 法面リフト 斜面工事

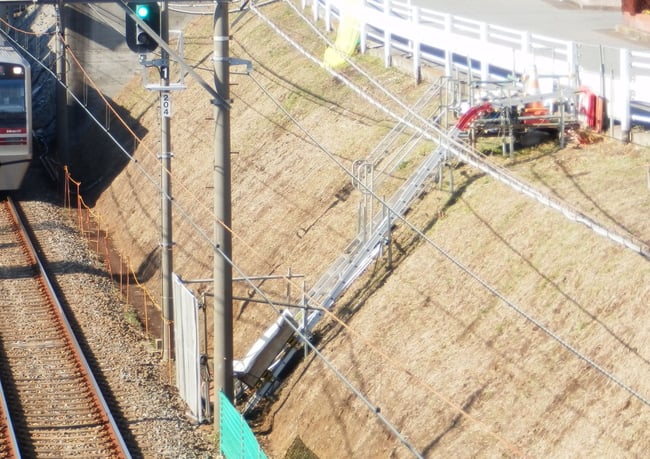

線路脇斜面設置

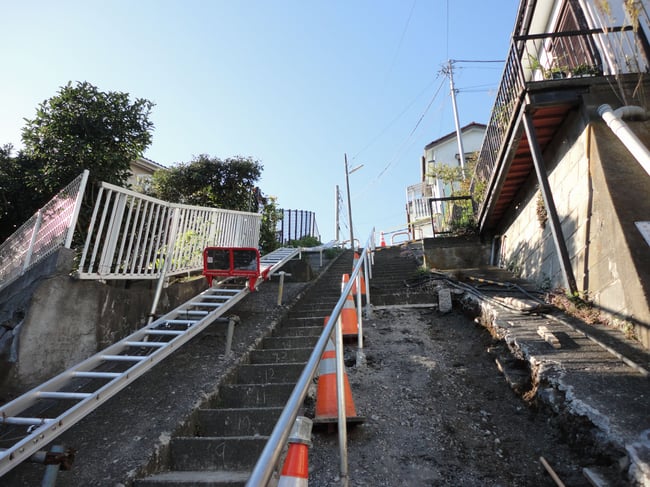

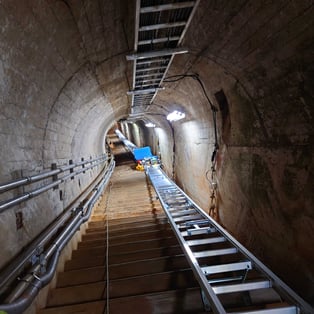

階段改修工事設置

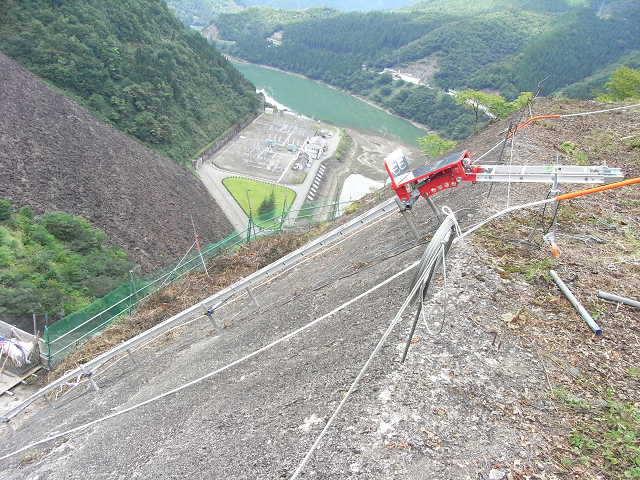

ダム法面改修工事斜面設置
