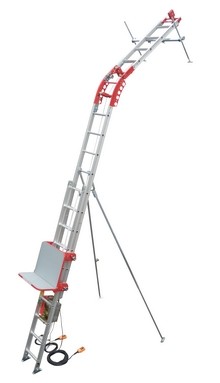

瓦揚げ機 2連はしごタイプ

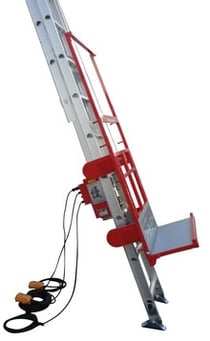

パワーコメット[UP103]

使いやすさを追求した、スライドレール式屋根材荷揚げ機の決定版



軽便にして、使いやすい、2連はしご式で現場の圧倒的支持を受ける至極の荷揚げ機



発売以来30年以上、ユニパーの人気機種 2連はしご式「瓦揚げ機」のパワーコメット、組み立て簡単な2連式スライドレールを採用、現場の施工環境が変わるにつれ荷揚げ材料の変化に伴い、荷揚げ用台車を積荷に合わせて2タイプから、ウインチも用途に応じて4タイプより、ウインチ下置き仕様のUP103Dタイプは2種類のウインチから選べるカスタマイズ製品に生まれ変わりました。



※ 類似品にはご注意下さい。

ダウンロード
UP103 カタログ
UP103_カタログ.pdf
PDFファイル 753.3 KB
ダウンロード

 UP103P ウインチ引掛けタイプ

(ウインチをレール裏側のステップに引掛けるタイプ)

 UP103D ウインチ下置きタイプ

(ウインチをレールの下に設置するタイプ)


※ 2020年4月よりUP103 標準台車の背板、アオリ板は、ステンレス板に変更されました。





パネル用台車(台車補助枠付)

■台車寸法

H1000×W650×D300

台車補助枠取付時

H1600×W650×D300







極小曲りレール使用例


ノキスタンド(オプション)

■ノキスタンド

既存住宅で荷揚げ機を使用時に軒先の瓦、雨どい保護用に使用できます。軒先で曲りレール、中間レール、極小曲りレールをしっかりと固定しワイヤーのすれ防止、レールの横ブレ防止に使用できます。
※ 他社の荷揚げ機には、ご使用できません。

※ レールセット(ウインチなしのセット)には付属していません。

 ■使用可能機種

UP100、UP103、UP106R、UP115



パワーコメットシリーズ 紹介スライド

下部の三角アイコンのクリックでスライドが切り換わります。

UP103 パワーコメット 瓦揚げ機 from ユニパー株式会社

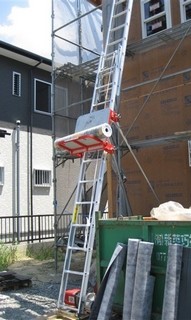

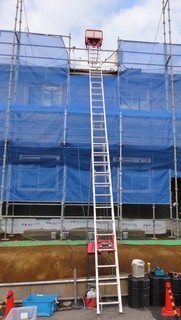

UP103 使用例

UP103P

標準台車付セット

UP103D

ウインチ下置きタイプ
標準台車付セット

UP103PLS

パネル用台車付セット


UP103PLS + 極小曲りレール(オプション)

パネル用台車付セット+極小曲りレール

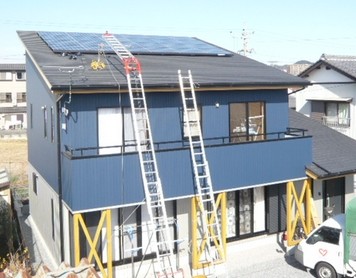

陸屋根に設置使用例 曲りレール(赤色)の下に極小曲りレールを装着しています。屋根上でのレール角度が高くならないようにするため極小曲りレールを組合せて使用しています。





UP103P

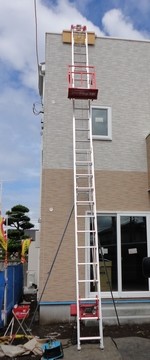

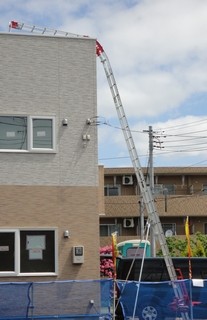

2階屋根へ設置使用例


UP103用台車

※ 2020年4月よりUP103 標準台車の背板、アオリ板は、ステンレス板に変更されました。

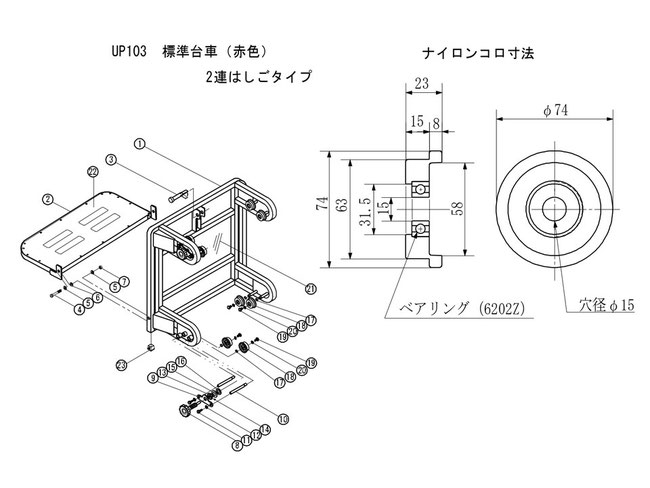

UP103標準台車

・用途 瓦、カラーベスト

・寸法 H550W650×D300



骨組粉体塗装ステンレス板張り仕様

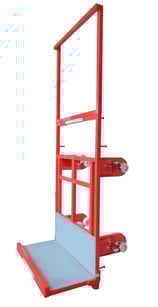

UP103パネル用台車(LS)

・用途 太陽光パネル、ボード、コンパネ、野地板

・寸法 H1000×W650×D300

    H1600×W650×D300

台車補助枠付

※ 台車補助枠は取外しての使用もできます。

 (UP100共通部品)

※ UP100シリーズには台車補助枠は付属していません。

 必要な場合は別途お買い求めください。

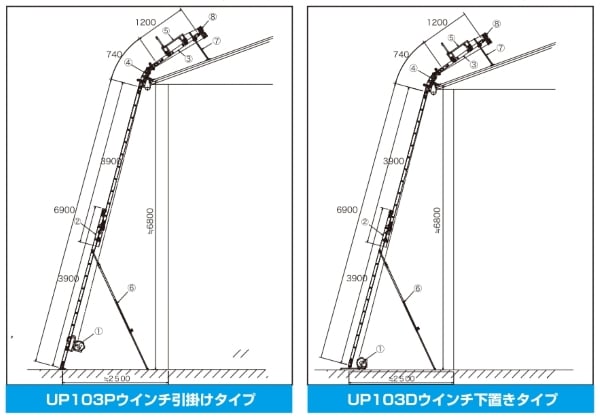

UP103P パワーコメット組立図

各機種の組立図は下記からダウンロードしてください。

ダウンロード
UP103P 組立図
UP103P 組立図.pdf
PDFファイル 358.4 KB
ダウンロード
ダウンロード
UP103D 組立図
UP103D 組立図.pdf
PDFファイル 336.8 KB
ダウンロード

UP103シリーズはスライドレール、台車、ウインチをお好きなタイプから選べます。



■スライドレール

・選べる2種類

 UP103P 標準スライドレール ウインチはレールステップに引掛けて使用するタイプ

 UP103D 下置き式スライドレール ウインチは地面に置いて使用するタイプ

・スライドレール長さ 3.9m~6.9m、30cm間隔で高さの調整可



■台車

・選べる2種類 (背板、アオリ ステンレス張り)

 標準台車(瓦、屋根材用)

 パネル用台車(太陽光パネル、ボード用)

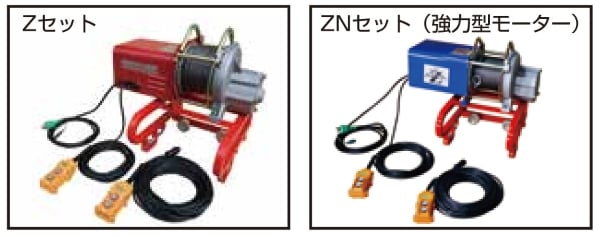

■ウインチ

・UP103Pで選べる4機種(引掛けタイプ)

 Zセット    UP711ZA ハイパワーZウインチ

 ZNセット UP711ZN ハイパワーZNウインチ

 BSセット UP727   優ウインチ

 Cセット   UP727-2   優ウインチ(2スピード)

・UP103Dで選べる2機種(下置きタイプ)

 Zセット    UP711ZA ハイパワーZウインチ

 ZNセット UP711ZN ハイパワーZNウインチ





UP103P 引掛けタイプで使用できるウインチ

※ レールとセットでご購入いただけます。

UP103P ウインチ引掛けタイプには4機種使用可能。(ウインチベース引掛けタイプ)

■UP711ZA

Zセット用ウインチ

ハイパワーZウインチ



最大積載量 150kg



巻揚速度 30m/毎分



操作スイッチ

 5m・15mコード付



引掛けウインチベース付



















UP711ZA詳細

■UP711ZN

ZNセット用ウインチ

ハイパワーZNウインチ



最大積載量 150kg



巻揚速度 30m/毎分



操作スイッチ

 5m・15mコード付



引掛けウインチベース付



















UP711ZN詳細

■UP727

BSセット用ウインチ

優(すぐる)ウインチ



最大積載量 130kg



巻揚速度 22m/毎分



操作スイッチ

 5m・15mコード付



※UP103Dタイプには

使用不可







 UP727詳細

■UP727-2

Cセット用ウインチ

優(すぐる)ウインチ

   (2スピード)

 最大積載量 130kg



巻揚速度

 高速22m/毎分

 低速10m/毎分



操作スイッチ

 5m・15mコード付



※UP103Dタイプには

使用不可



UP727-2詳細

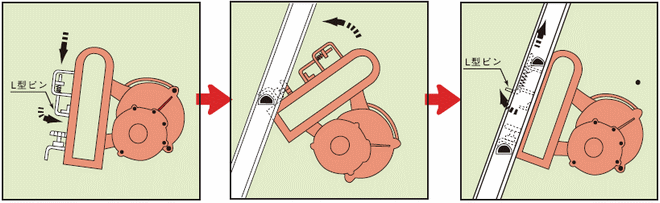

ワンタッチで取付可能な引掛けタイプ

あらかじめウインチベースのピンを下に下げ、回転させストッパーに引掛けておく。

ウインチベース下側をレールの横桟にのせて、上側をレール側に押す。





押しながらピンをストッパーから外せば、ピンが上がりセット完了。


UP103D 下置きタイプで使用できるウインチ

UP103DにはZセット、ZNセットのウインチのみ使用可。 (ウインチベース下置きタイプ)

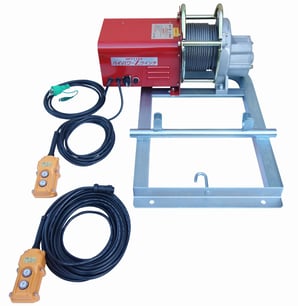

■UP711ZA

Zセット用ウインチ

ハイパワーZウインチ



最大積載量 150kg



巻揚速度 30m/毎分



操作スイッチ 5m・15mコード付



下置きウインチベース付



UP711ZA詳細





■UP711ZN

ZNセット用ウインチ

ハイパワーZNウインチ



最大積載量 150kg



巻揚速度 30m/毎分



操作スイッチ 5m・15mコード付



下置きウインチベース付





UP711ZN詳細






オプション



無線リモコンユニット[UP700RC-1]

             [UP700RC-2]



お手持ちのユニパー製ウインチが無線操作に変身!



1スピード用、2スピード用のどちらにも使用可能

UP700RC-1 1スピード用

UP700RC-2 2スピード用

詳細ページヘ






オプション

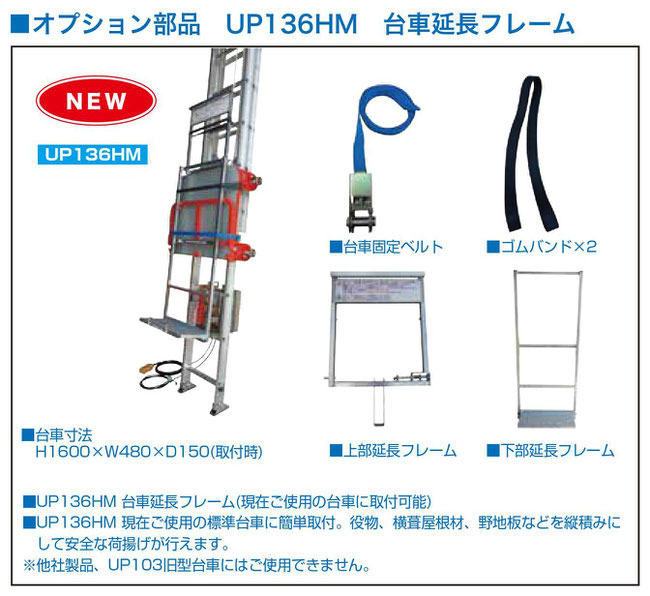

オプション UP136MH 台車延長フレーム
UP136MH 台車延長フレーム

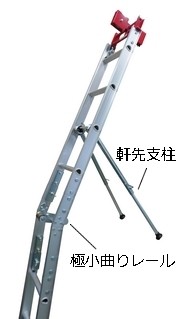

極小曲りレール・軒先支柱 設置例



狭小地、軒先作業で安全に荷揚げ作業ができます。



狭小地や道路に面しての現場でレールの足元を後方に設置できない場合、屋根勾配が急勾配の場合、標準の曲りレール角度が合わない場合に極小曲りレールと軒先支柱を合わせてご使用頂ければ軒先付近で安全に荷取りが可能です。





 ノキスタンド

雨どい、軒先の保護

レールの横ブレ防止





 極小曲りレール

狭小地、急勾配

下屋根が張出した現場に

(レール角度168°)

 軒先支柱(2本組)
L700~L1100







屋根用上部支柱

ヨコ1本 タテ2本の組合せ

標準品長さ ヨコ L1100 タテ L790





屋根用上部支柱

タテのみ L790







屋根用上部支柱

タテのみ L1500





レール受け支柱

長さ3種類

L250、L500、L1000

屋根上等でレールステップを下から支える事ができます。



 中間ローラー







中間レール

レール幅 400mm

高さ 0.6m/0.9m/

  1.2m/1.8m/

  2.4m/3.0m

 中間支柱 L1080

中間支柱クランプ付き

(S)L600 (L)L1080



UP103シリーズ仕様 構成表

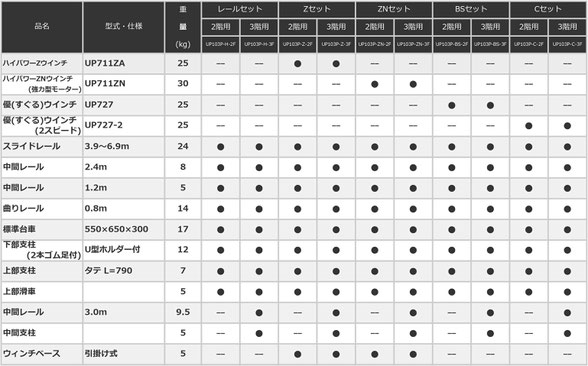

UP103P パワーコメット 標準台車付 ウインチ引掛けタイプ

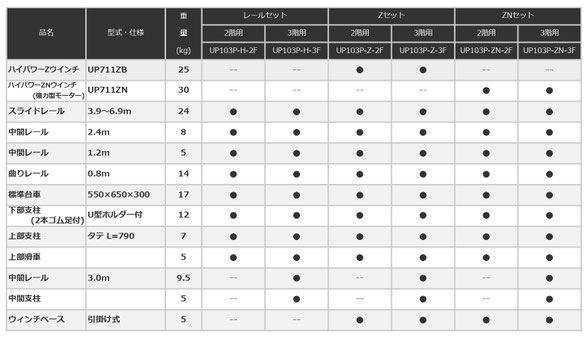

UP103P パワーコメット 標準台車付 ウインチ引掛けタイプ 構成表

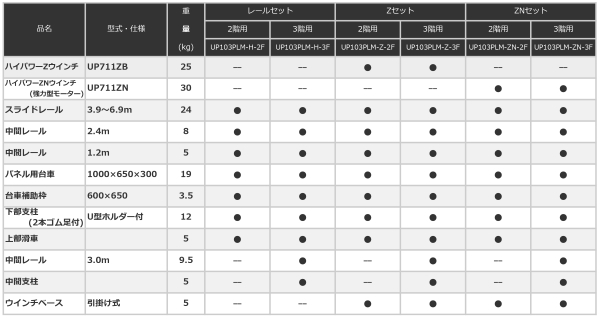

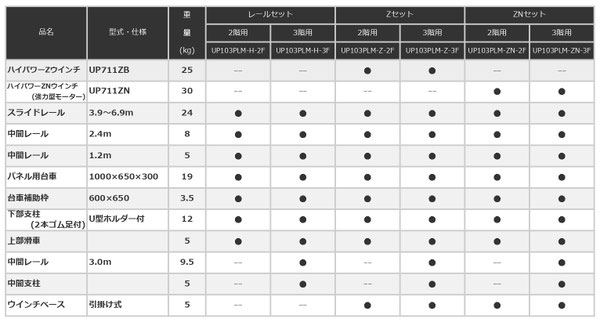

UP103PLS パワーコメット パネル台車付 ウインチ引掛けタイプ
UP103PLS パワーコメット パネル台車付 ウインチ引掛けタイプ 構成表

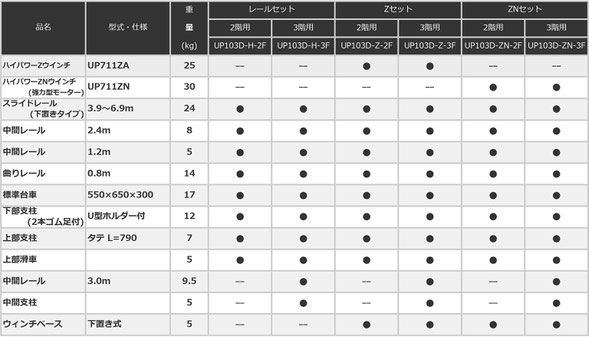

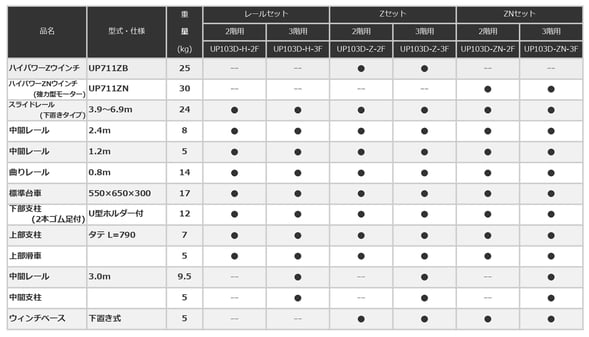

UP103D パワーコメット 標準台車付 ウインチ下置きタイプ

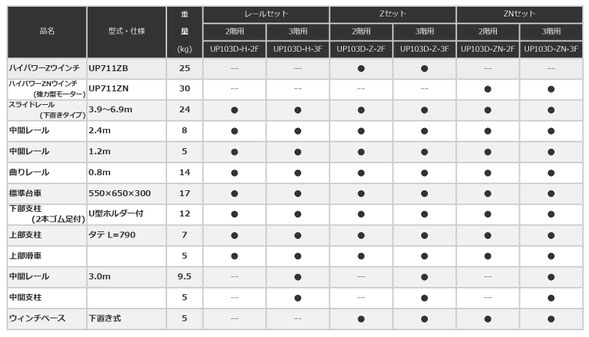

UP103D パワーコメット 標準台車付 ウインチ下置きタイプ 構成表
UP103DLS パワーコメット パネル台車付 ウインチ下置きタイプ
UP103DLS パワーコメット パネル台車付 ウインチ下置きタイプ 構成表
ダウンロード
UP103Pウインチ引掛けタイプ 構成表
UP103P ウインチ引掛けタイプ 構成表
UP103P_構成表.pdf
PDFファイル 114.2 KB
ダウンロード
ダウンロード
UP103PLSウインチ引掛けタイプ パネル台車付 構成表
UP103PLS_構成表.pdf
PDFファイル 107.2 KB
ダウンロード
ダウンロード
UP103Dウインチ下置きタイプ 構成表
UP103D ウインチ下置きタイプ 構成表
UP103D_構成表.pdf
PDFファイル 106.7 KB
ダウンロード
ダウンロード
UP103DLSウインチ下置きタイプ パネル台車付 構成表
UP103DLS_構成表.pdf
PDFファイル 100.3 KB
ダウンロード
