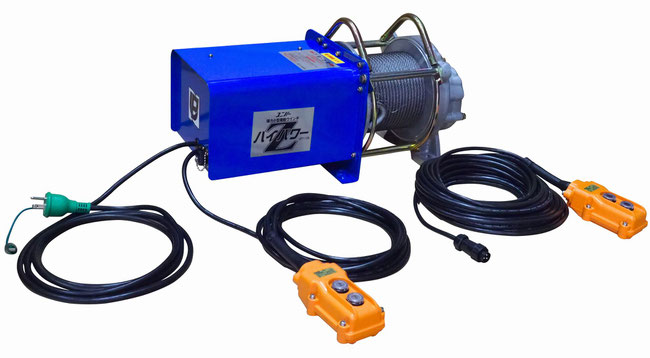

ハイパワーZNウインチ ［UP711ZN］
ユニパー瓦揚げ機用ウインチ （強力モーター搭載）
・瓦揚げ機用ウインチ
・足場用ウインチとしても使用され、過酷な荷揚げ、荷降ろしにパワフルモーター搭載
・ハイパワー、ハイスピードで荷揚げ作業効率アップ
・巻揚速度 30ｍ/毎分
・複巻式直流モーターを採用
・ワイヤーは巻量6ｍｍ×30ｍ（最大６ｍｍ×60ｍ）
・操作スイッチは5ｍ（地上操作用）と15ｍ（上段階操作用）の2本が標準装備
15ｍスイッチコードは取外し可能（操作コードの長さはご要望により変更可能）
オプション
・無線リモコンユニットUP700RC追加で無線操作も可能
・電源コード、操作スイッチ15ｍ、操作スイッチ5ｍを脱着タイプに改造可能
使用可能機種
UP103P パワーコメット (ウインチ引掛けタイプ)
UP103D パワーコメット (ウインチ下置きタイプ)
UP106R スーパータワーR (ウインチ下置きタイプ)
UP106RN 法面リフト (ウインチ引掛けタイプ)
UP623A スペースリフト3 (ウインチ引掛けタイプ)
2種類のウインチベースが使用できます。

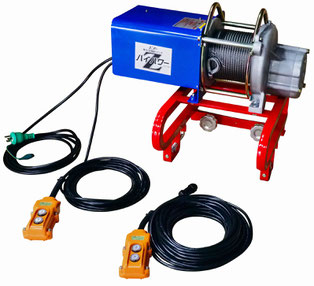

UP103P用 引掛けウインチベース付

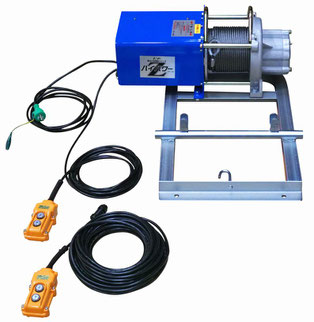

UP103D、UP106R用 下置きウインチベース付
オプション
無線リモコンユニットを追加する事で無線操作ができます。
無線リモコンユニットの受信機をウインチ本体と接続します。
ウインチ本体の操作スイッチ接続レセプタクル部分(操作スイッチ15mを接続部分)に無線リモコンユニット受信機を接続し使用します。有線側の操作スイッチ5ｍと併用して2ヶ所での操作可能です。
追加で無線リモコンスイッチを1個追加する事もできます。
オプション仕様
・電源コード、操作スイッチ15ｍ、操作スイッチ5ｍを脱着タイプに改造可能。
・標準仕様から電源コード、操作スイッチコードをコネクター接続へ改造する事ができます。本体とコードが分離する事で持運びや設置時に便利になります。

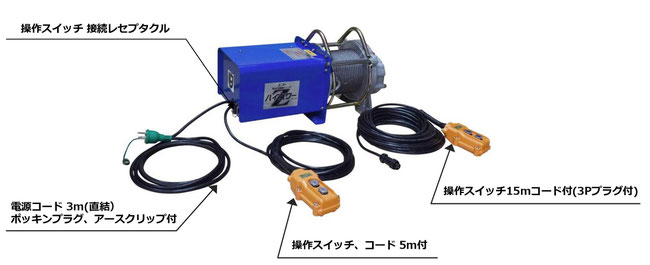

製品構成
製品仕様
| モーター形式 | 複巻式直流モーター |
| 定格出力 | 1000W |
| 電源 | AC 100V 50/60Hｚ |
| 定格電流 | 15A |
| 定格 | 5分 |
| 巻揚荷重 |
180kg（ワイヤー長さ40m以下の場合） 40m以上の場合 150kg |
| 積載荷重 |
150kg（荷揚機で使用の場合）
（台車重量30㎏を引いた150kgが積載荷重になります） |
| 巻揚速度 | 30m／分 |
| ブレーキ方式 | メカニカルブレーキ ＋ 発電制動 |
| 本体重量 | 30kg（ワイヤー 6m × 30m含む） |
| ウインチ寸法 | 300（高さ）× 600（幅）× 260（奥行）mm |
| ワイヤーロープ | 6mm × 30m |
| 操作コード |
操作スイッチコード 5m付 操作スイッチコード 15m付（3Pプラグ付）（取外し可） |
| 電源コード | 3m ポッキンプラグ、アースクリップ付 |
