ソーラーリフト［UP100］ 太陽光パネル荷揚げ機
2階、3階も自在に組み合わせ可能な、太陽光発電パネル荷揚げリフト
ソーラーパネル設置工事でのパネルのかつぎあげや、手渡しでの荷揚げは事故の元です。安全作業の必需品。
2010年に発売以来、太陽光工事業界では大人気の「ソーラーリフト」がお客様のニーズにより新たにカスタマイズできる製品に生まれ変わりました。組立簡単な2連式スライドレール3.0ｍのSタイプと3.9ｍのLタイプを用意し、現場によっては軒先一杯までパネルを設置する際に使いやすいと好評の極小曲りレール付のUP100SG・UP100LGセット品もご用意しました。ウインチも2スピードタイプをはじめ現場に合った2機種からお選び頂けます。
UP100S/L（標準曲りレール付）
標準フルセット
UP100SG/LG（極小曲りレール付）
軒先セット
UP100シリーズはスライドレール、曲がりレール、ウィンチをお好きなタイプから選べます。
■スライドレール特徴
・選べる2種類
UP100S ショートタイプ 3.0m～5.1m（軽自動車搭載可能）
UP100L ロングタイプ 3.9m～6.9m（2階軒先まで届きます）
・スライドレールは30cm感覚で高さの調整可能
■曲りレール特徴
・選べる2種類
UP100S/UP100L 標準曲りレール（角度調整付）（上部支柱付）
UP100SG/UP100LG 極小曲りレール（軒先支柱付）
曲りレールの種類により屋根上の支柱（上部支柱、軒先支柱）の形状は異なります。
■軽自動車でも搭載可能（ショートレール3.0ｍ）
自動車にレールを搭載する場合、自動車の全長の1.1倍を超える長さの物を搭載する事は法律で禁止されています。
ユニパーのスライドレール（ショートレール3.0ｍ）なら、軽自動車の最大全長3.4ｍよりも短い3.0ｍで設計されているので、軽ワゴン車や軽トラック等に搭載する事が可能です。
3階用レールセットもラクラク搭載
■ノキスタンド
既存住宅で荷揚げ機を使用時に軒先の瓦、雨どい保護用に使用できます。軒先で曲りレール、中間レール、極小曲りレールをしっかりと固定しワイヤーのすれ防止、レールの横ブレ防止に使用できます。
※ 他社の荷揚げ機には、ご使用できません。
※ レールセット（ウインチなしのセット）には付
属していません。
■使用可能機種
UP100S/L、UP103、UP106R、UP115
ソーラーリフトシリーズ紹介スライド
下部の三角アイコンのクリックでスライドが切り換わります。

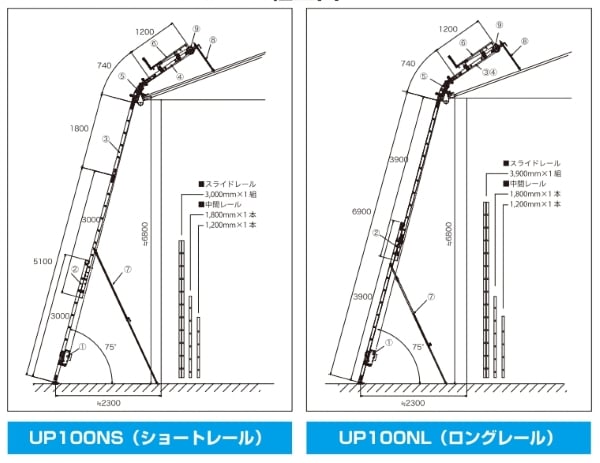

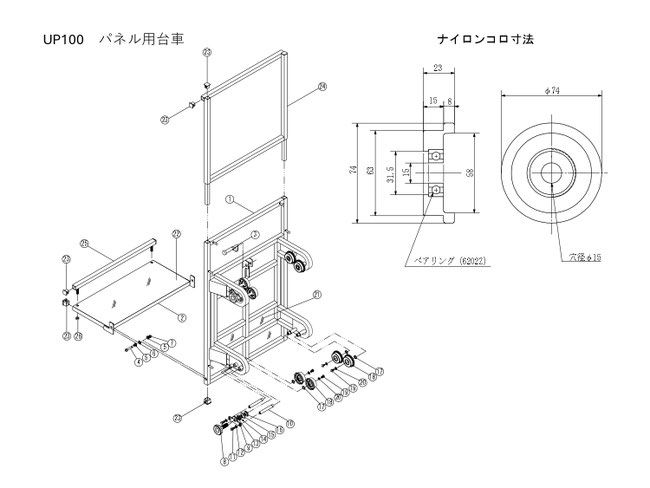

UP100シリーズ組立図
UP100S／UP100L 標準セット 曲りレール付設置例
UP100SG／UP100LG 軒先セット 極小曲りレール・軒先支柱付設置例
各機種の組立図は下記からダウンロードしてください。

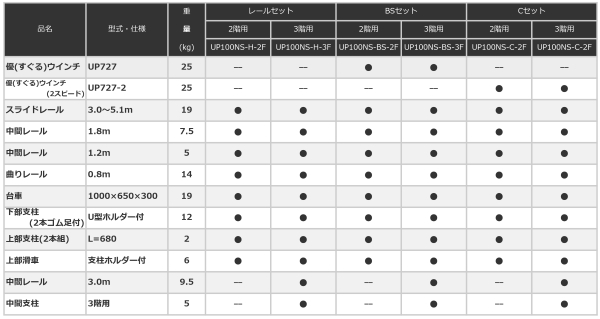

UP100シリーズ仕様
|

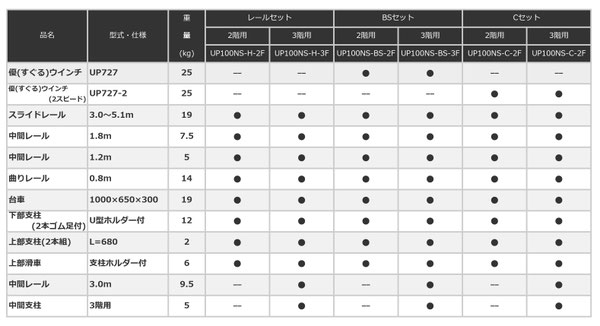

UP100S ソーラーリフト （ショートレール） |
BSセット 2階用 |
BSセット 3階用 |
Cセット 2階用 |
Cセット 3階用 |
|||
| 型式・品名 | 仕様 | 数量 |
重量 kg |
UP100S-BS-2F |
UP100S-BS-3F | UP100S-C-2F | UP100S-C-3F |
|
UP727優ウインチ |
130ｋｇ巻揚げ 1スピード |
1 |
25 |
● |
● |
― |
― |
| UP727-2優ウインチ |
130ｋｇ巻揚げ 2スピード |
1 |
25 |
― |
― | ● | ● |
| スライドレール |
3.0ｍ～5.1ｍ |
1 | 19 | ● | ● | ● | ● |
|
中間レール |
1.8ｍ |
1 |
7.5 |
● |
● |
● |
● |
| 中間レール | 1.2ｍ | 1 |
5 |
● | ● | ● | ● |
| 曲りレール | 0.8ｍ | 1 |
14 |
● | ● | ● | ● |
|
台車 |
Ｈ1000× Ｗ650×Ｄ300 |
1 |
19 |
● | ● |
● |
● |
| 下部支柱（2本足） | Ｕ型ホルダー付 | 1 | 12 | ● | ● |
● |
● |
|
上部支柱（2本組） |
Ｌ＝680 | 1 | 2 | ● | ● | ● | ● |
| 上部滑車 |
支柱ホルダー付 |
1 | 6 | ● | ● | ● | ● |
| ノキスタンド | 1 | 3 | ● | ● | ● | ● | |
| 中間レール |
0.3ｍ |
1 | 9.5 | ― | ● | ― | ● |
| 中間支柱 | 1 | 5 | ― | ● | ― | ● | |
|

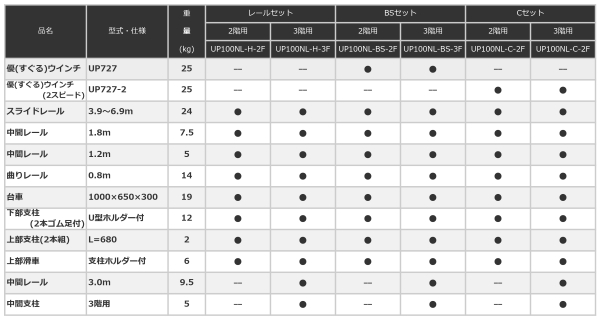

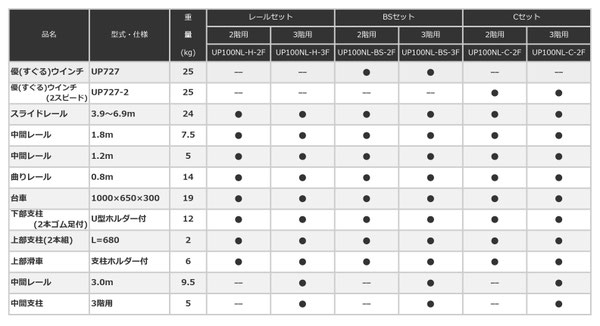

UP100L ソーラーリフト （ロングレール） |
BSセット 2階用 |
BSセット 3階用 |
Cセット 2階用 |
Cセット 3階用 |
|||
| 型式・品名 | 仕様 | 数量 |
重量 kg |
UP100L-BS-2F |
UP100L-BS-3F | UP100L-C-2F | UP100L-C-3F |
|
UP727優ウインチ |
130ｋｇ巻揚げ 1スピード |
1 |
25 |
● |
● |
― |
― |
| UP727-2優ウインチ |
130ｋｇ巻揚げ 2スピード |
1 |
25 |
― |
― | ● | ● |
| スライドレール |
3.9ｍ～6.9ｍ |
1 | 24 | ● | ● | ● | ● |
|
中間レール |
1.8ｍ |
1 |
7.5 |
● |
● |
● |
● |
| 中間レール | 1.2ｍ | 1 |
5 |
● | ● | ● | ● |
| 曲りレール | 0.8ｍ | 1 |
14 |
● | ● | ● | ● |
|
台車 |
Ｈ1000× Ｗ650×Ｄ300 |
1 |
19 |
● | ● |
● |
● |
| 下部支柱（2本足） | Ｕ型ホルダー付 | 1 | 12 | ● | ● |
● |
● |
|
上部支柱（2本組） |
Ｌ＝680 | 1 | 2 | ● | ● | ● | ● |
| 上部滑車 |
支柱ホルダー付 |
1 | 6 | ● | ● | ● | ● |
| ノキスタンド | 1 | 3 | ● | ● | ● | ● | |
| 中間レール |
0.3ｍ |
1 | 9.5 | ― | ● | ― | ● |
| 中間支柱 | 1 | 5 | ― | ● | ― | ● | |
UP100 ソーラーリフトシリーズ用ウインチ
※ レールとセットで ご購入いただけます。

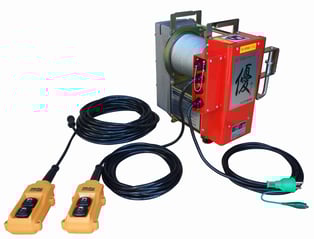

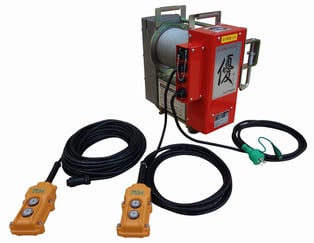

■UP727-2 Cセット用ウインチ
２スピードタイプ(2速式)
最大積載量 130kg
巻揚速度 高速 22m/毎分
低速 10m/毎分（2スピード）
操作スイッチ 5m・15mコード付
（15ｍコードは脱着式）
無線リモコンユニット［UP700RC-1］
［UP700RC-2］
お手持ちのユニパー製ウインチが無線操作に変身！
1スピード用、2スピード用のどちらにも使用可能
UP700RC-1 1スピード用
UP700RC-2 2スピード用
組立・解体手順（動画）
組立手順（約６分）
※ UP100Sの下部支柱は、2本足タイプに2017年3月より変更となっています。
解体手順（約5分）
※ UP100Sの下部支柱は、2本足タイプに2017年3月より変更となっています。
設置例
オプション
ノキスタンド
雨どい、軒先の保護レールの横ブレ防止
BSセット、Cセットには標準装備
極小曲りレール
狭小地、急勾配、下屋根が張出した現場に（レール角度168°）
極小曲りレール
取付使用例
軒先支柱との組合せ
軒先支柱
極小曲りレールとの組合せで使用します。
レール裏側からステップにクランプで固定
2本組 長さL700～L1100
パネル受けバー
台車の上に差し込んで使用
受けバーの両サイドにクッション材が付いていますのでパネルの大きさに関係なくタテ積みにし
パネルの角を痛めずに荷揚げができます。
台車補助枠
台車高さを600㎜延長
台車補助枠取付
台車先端へ台車補助枠を差込み高さ600㎜延長
中間ローラー
ワイヤースレ
防止ローラー
中間ローラー
取付使用例
ステップに取付けて使用
レール表面、裏面どちらにも使用できます
中間レール
（レール幅 400mm）
長さ6種類
0.6ｍ、0.9ｍ、1.2ｍ
1.8ｍ、2.4ｍ、3.0ｍ
中間支柱
3階屋根設置で
レールの補強
長さL1080～L2000
中間支柱クランプ付
（S）（L）
足場に支柱固定できます
（S）L600～L1100
（L)L1080～L2000
上部支柱（2本組）
長さ3種類
L680、L1300、L1800
陸屋根に設置の場合に長い支柱が必要です

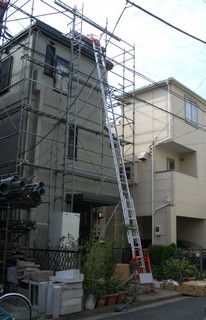

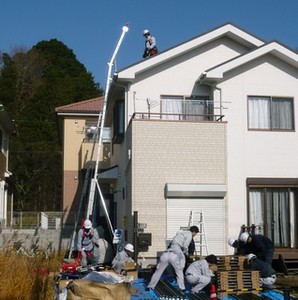

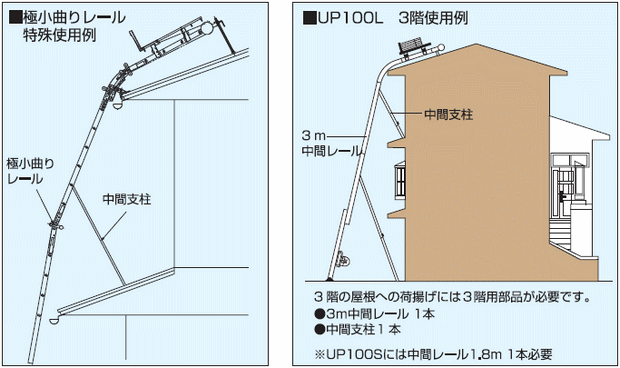

UP100 使用例
3階建 設置
ベランダ、下屋根が張出している場合等に極小曲りレールで1度曲げその上に標準曲りレールを使用

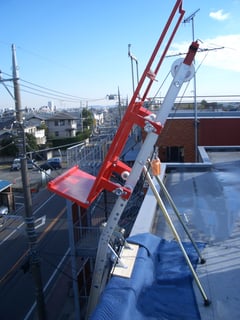

陸屋根設置例
極小曲りレール・ノキスタンド・軒先支柱を使用した設置例
3階建 設置
極小曲りレールを途中に入れ角度の調整可
狭小地でレール角度が取れない場合に極小曲りレールを軒先に設置（軒先セット）
パネルを軒先ぎりぎりまで設置する場合等の設置例
