瓦揚げ機 1連はしごタイプ

スーパータワーR[UP106R]

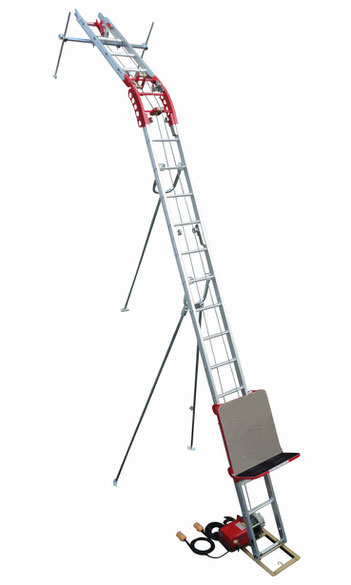

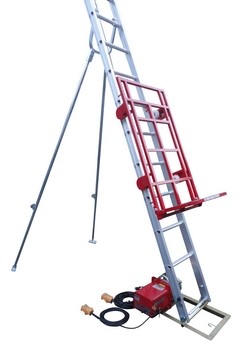

UP106R スーパータワーR



瓦揚げ機として誕生して以来、常に進化を遂げる荷揚げ機の王様



瓦揚げ機として40数年前に誕生以来、常に進化を続け荷揚げ全般に用途を広げた多様性を重視した荷揚げ機です。



瓦揚げ機が誕生して以来、幾度と無くその姿を変え国内はもとより海外まで その真価が認められ、世界中で活躍しています。アルミ製シングルレールの荷揚げ機では、最強の強度を誇り2013年よりレンタル仕様にも採用され、法面工事でも仮設リフトとしても土木関係工事現場でも使用されるようになり進化を続ける荷揚げ機のベストセラーです。



※ 類似品にはご注意下さい。

UP106R スーパータワーR
ダウンロード
UP106Rカタログ
UP106R.pdf
PDFファイル 631.8 KB
ダウンロード

UP106R スーパータワーR

※ オプション ロング台車(H1200×W650×D300)

UP106R用台車

標準台車
標準台車

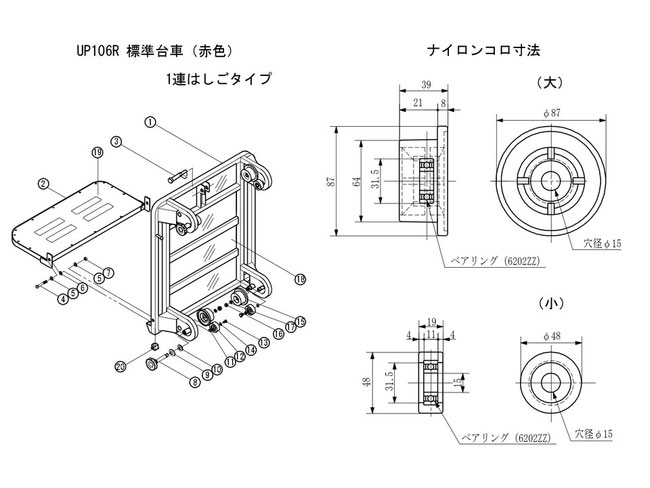

UP106R 標準台車

・用途 瓦、カラーベスト

・寸法 H750W650×D300



骨組粉体塗装ステンレス板張り仕様

ロング台車
ロング台車

UP106R ロング台車(L)

・用途 太陽光パネル、ボード、コンパネ、野地板

・寸法 H1200×W650×D300



台車補助枠(オプション)(高さH600延長)

※ 台車補助枠の使用もできます。



骨組粉体塗装ステンレス板張り仕様

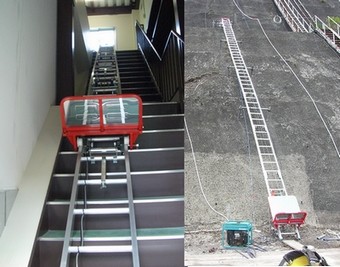

階段スペースや法面にも設置が可能です。

用途によって様々な設置ができます。



UP106RN法面リフト参照


ノキスタンド(オプション)

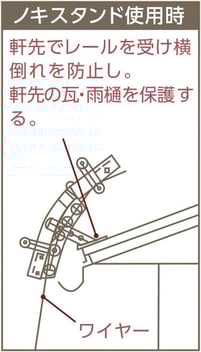

■ノキスタンド

既存住宅で荷揚げ機を使用時に軒先の瓦、雨どい保護用に使用できます。軒先で曲りレール、中間レール、極小曲りレールをしっかりと固定しワイヤーのすれ防止、レールの横ブレ防止に使用できます。
※ 他社の荷揚げ機には、ご使用できません。

※ レールセット(ウインチなしのセット)には付

   属していません。

 ■使用可能機種

UP100S/L、UP103、UP106R、UP115



UP106R スーパータワーR用ウインチ

※ レールとセットでご購入いただけます。

UP711ZA ハイパワーZウインチ 下置きウインチベース付

UP711ZAハイパワーZウインチ詳細

■UP711ZA

(下置きウィンチベース付)

Zセット用ウインチ

ハイパワーZウインチ



最大積載量 150kg



巻揚速度 30m/毎分



操作スイッチ 5m(本体直結)

 操作スイッチ15mコード付

   (3Pプラグ付 脱着式)


UP711ZA ハイパワーZウインチ 下置きウインチベース付

UP711ZNハイパワーZNウインチ詳細

■UP711ZN(強力モーター型)

(下置きウィンチベース付)

ZNセット用ウインチ

ハイパワーZNウインチ



最大積載量 150kg



巻揚速度 30m/毎分



操作スイッチ 5m(本体直結)

 操作スイッチ15mコード付

   (3Pプラグ付 脱着式)


オプション

無線リモコンユニット



無線リモコンユニットを追加する事で無線操作ができます。



 無線リモコンユニットの受信機をウインチ本体と接続します。



ウインチ本体の操作スイッチ接続レセプタクル部分(操作スイッチ15mを接続部分)に無線リモコンユニット受信機を接続し使用します。有線側の操作スイッチ5mと併用して2ヶ所での操作可能です。

追加で無線リモコンスイッチを1個追加する事もできます。

詳細はUP700RCを参照

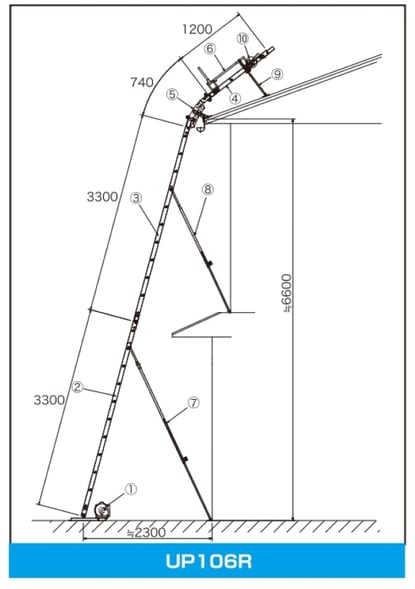

UP106R スーパータワーR組立図

UP106R スーパータワーR
UP106R スーパータワーR 標準台車付 組立図
UP106RL スーパータワーR ロング台車付
UP106RL スーパータワーR ロング台車付 組立図

各機種の組立図は下記からダウンロードしてください。



ダウンロード
UP106R 標準台車付 組立図
スーパータワーR 標準台車付
UP106R 組立図.pdf
PDFファイル 291.3 KB
ダウンロード
ダウンロード
UP106RL ロング台車付 組立図
スーパータワーR ロング台車付
UP106RL 組立図.pdf
PDFファイル 246.7 KB
ダウンロード

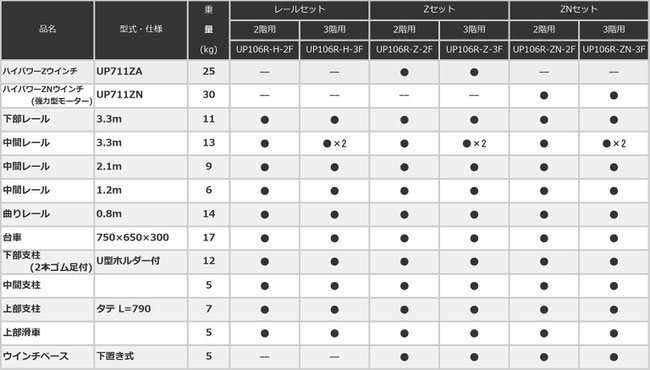

UP106Rシリーズ仕様 構成表

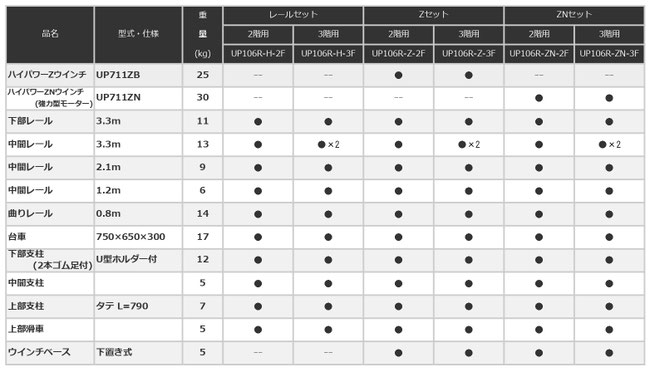

UP106R 標準台車付 構成表
UP106R 標準台車付 構成表
UP106RL ロング台車付 構成表
UP106RL ロング台車付 構成表
ダウンロード
UP106R 標準台車付 構成表
スーパータワーR 標準台車付
UP106R_構成表.pdf
PDFファイル 113.4 KB
ダウンロード
ダウンロード
UP106RL ロング台車付 構成表
スーパータワーR ロング台車付
UP106RL_構成表.pdf
PDFファイル 110.9 KB
ダウンロード

オプション

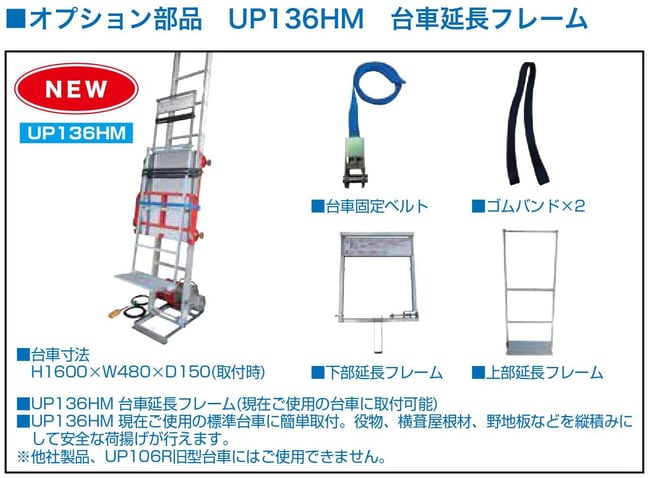

UP136HM 台車延長フレーム
UP136HM 台車延長フレーム

 ノキスタンド

雨どい、軒先の保護

レールの横ブレ防止





 中間曲りレール

狭小地、急勾配下屋根が張出した現場に

(レール角度168°まで調整可)

 中間ローラー

ワイヤーのスレ防止

上部滑車(帽子式)

レールの先端へ差し込んで使用できます。







屋根用上部支柱

ヨコ1本 タテ2本の組合せ

標準品長さ ヨコ L1100 タテ L790





下部金具

中間レールに装着する事で下部レールとして使用できます。



屋根用上部支柱

タテのみ L1500





レール受け支柱

長さ3種類

L250、L500、L1000

屋根上等でレールステップを下から支える事ができます。



 軒先支柱(2本組)
L700~L1100



中間レール

レール幅 410mm

長さ 0.6m/1.2m/1.8m/2.1m/2.4m/2.7m/3.3m

 中間支柱 L1080

中間支柱クランプ付き

(S)L600 (L)L1080

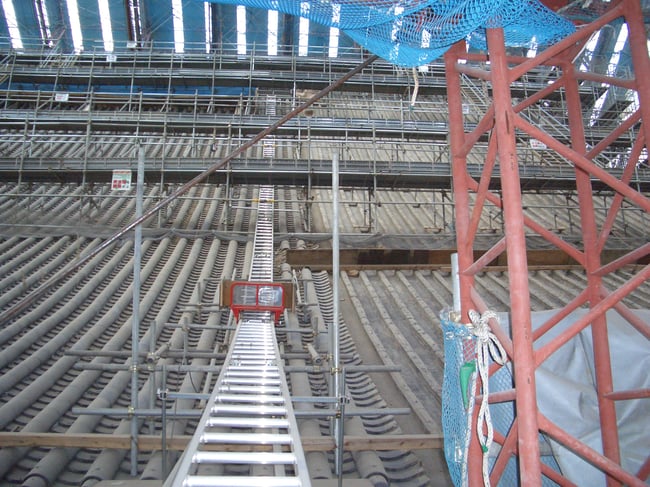

お寺屋根葺き替え工事

神社仏閣の屋根の葺き替え工事には、スーパータワーRが活躍します。台車ローラーにはベアリング入でスムーズな走行です。

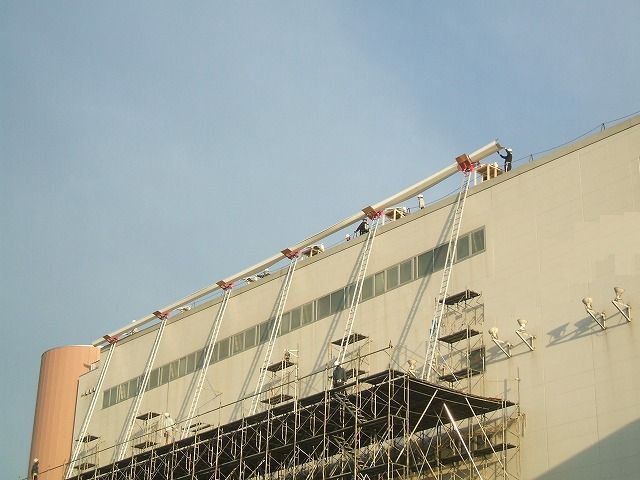

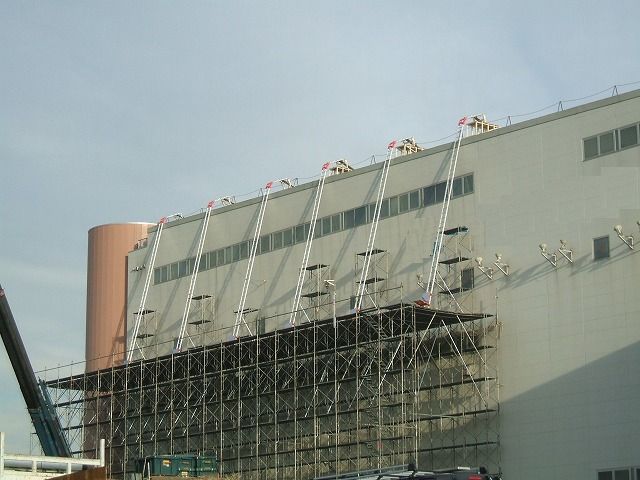

特殊使用例 6連仕様
