室内用ボード揚げ機

スペースリフト2[UP624B]

UP624A スペースリフト2 ボード揚げ機



2020年4月よりUP624AタイプがUP624Bへ型式変更になりました。



変更箇所

・ウインチ型式の変更

・台車ナイロンコロ部分の脚部位置の変更



UP624A型の台車を交換で入れ替える際は下部レールのゴムストッパーの位置の変更が必要です。

建築現場での石膏ボード、フロア、サッシの荷揚げ機。9尺ボードも楽々荷揚げ。



省スペースで簡単に設置可能な室内用ボード荷揚げ機を住宅建材に特化させた新モデルです。



階段開口部、吹抜け、押入スペースに組立5分で簡単に設置できます。



オプションで操作スイッチを追加、上限・下限停止リミットスイッチを付ける事もできます。



 ※ 類似品にはご注意下さい。

UP624B スペースリフト2 ボード揚げ機
荷揚げ機 オーダーメイド
ダウンロード
UP624B カタログ
UP624B_catalog.pdf
PDFファイル 719.4 KB
ダウンロード

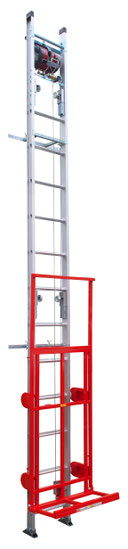

UP624B ボード揚げ機 台車下部
UP624B 台車下部

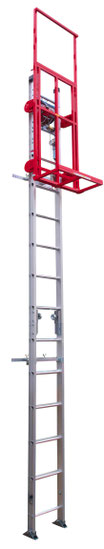

UP624B ボード揚げ機 台車上部
UP624B 台車上部

レールは持ち運び時、設置時室内で扱いやすい長さに設定

レール長さ1.8m×2本(3階用の場合2.4mを1本追加)

簡単設置 組立10分(2名/2階設置の場合)

ウインチをレール裏側に配置する事で

台車はレール先端まで上がります。

9尺の石膏ボードも楽々荷揚げできます。



上部巻込み防止の停止リミットスイッチ付の安全設計

UP624B-RCタイプでは、無線リモコンタイプのウインチが使用できます。

無線リモコンウインチの特徴

・荷揚げ速度は2スピードで速度切替付

・操作コードがないために、コードを引掛ける心配なし

      ・別売リモコンを追加する事で2ヶ所操作が可能

ウインチ操作は、有線タイプと無線タイプの2種類

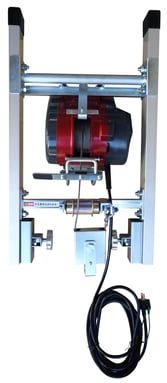

ウインチレールベースセット

有線操作スイッチコード10m付

ウインチは軽量タイプでレール先端に繋ぐだけで簡単設置!



・最大積載量 100㎏(動滑車仕様)

・巻揚速度 14m/毎分(動滑車仕様)

・操作スイッチコード10m付(有線タイプ)

・無線リモコンスイッチ(無線タイプ)

・ワイヤーロープ 4㎜×15m



※ スイッチは有線か無線のどちらかお選び下さい。

  有線と無線スイッチどちらかの使用になります。







無線リモコンスイッチ

無線リモコンスイッチ


持ち運び楽々!

レール部材はコンパクトで軽量、車載性抜群!

軽トラックや軽ワゴン車でも楽々持ち運びができ、現場室内で扱いやすいレール長さですので片付け時にも現場室内を傷つけずにできます。



スペースリフト2 2階用 レール車載

軽ワゴン車

2階用部材搭載

スペースリフト2 3階用 レール車載

軽ワゴン車

3階用部材搭載


レール構成  下部レール1.8m  1本

       中間レール1.8m  1本

(3階用部品)  中間レール2.4m  1本

オプション部品

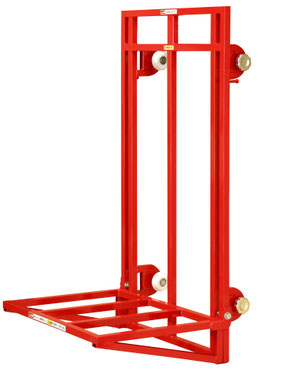

UP624A ボード上げ機 台車アオリ(補強付) L500

台車アオリL500(補強付)

UP624A ボード上げ機 台車アオリ(補強付) L500

台車のアオリ(荷受け部分)をL500(補強付)に変更可能

高さ1055×横幅650×奥行500

*台車の有効高さは1050㎜になります。

*台車のアオリ部分は折りたたみ可能。


設置例

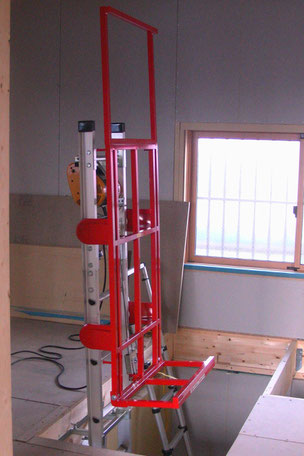

UP624A ボード上げ機 階段開口部へ設置 フロア高さまで荷揚げ可能

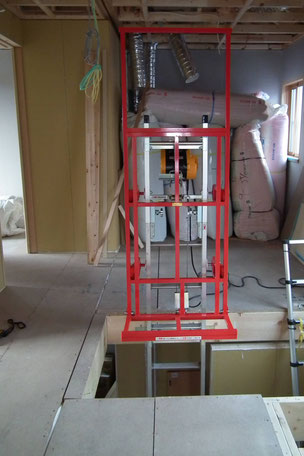

UP624A ボード上げ機 階段開口部へ設置 フロア高さまで荷揚げ可能

床の高さまで台車の荷受け部分が上がります。

階段開口部、吹抜け、押入れスペースに

簡単に設置可能

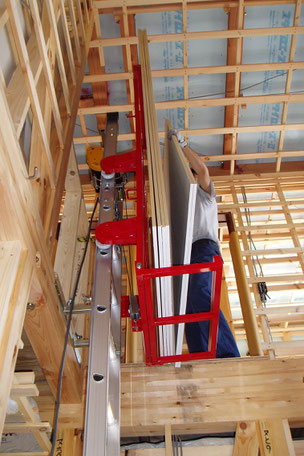

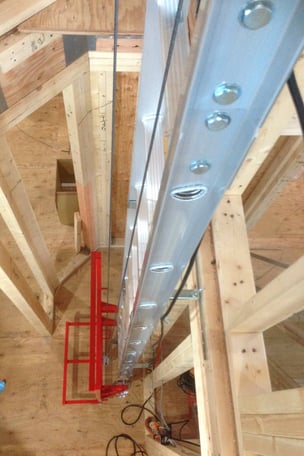

UP624A ボード上げ機 設置現場

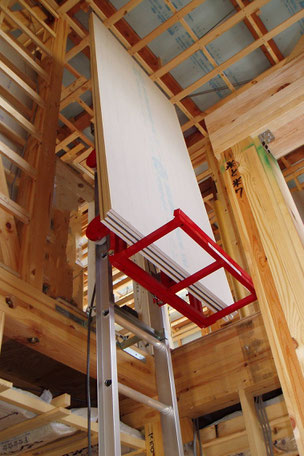

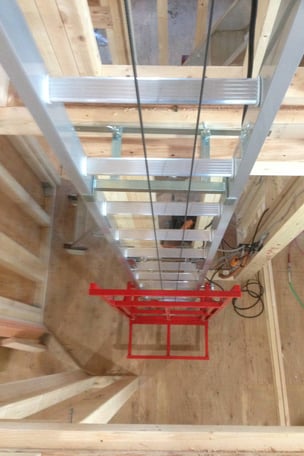

UP624A ボード揚げ機 開口部へ設置

   9尺ボードも楽々荷揚げ。

開口部へ簡単設置


スペースリフト2 紹介スライド

下部の三角アイコンのクリックでスライドが切り換わります。

UP624B スペースリフト2 室内用ボード揚げ機 from ユニパー株式会社

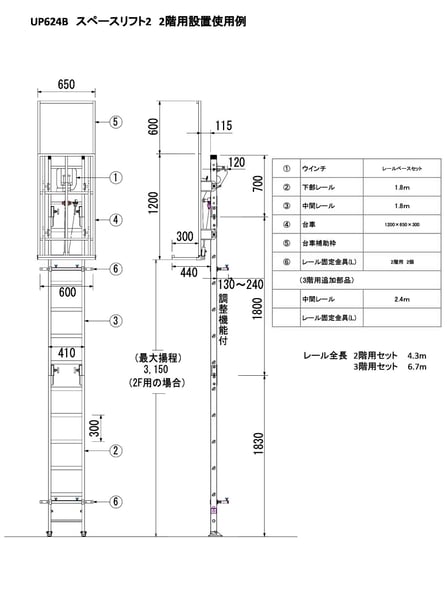

UP624B スペースリフト2 組立図

UP624B スペースリフト2 組立図
UP624B スペースリフト2 組立図



各機種の組立図は下記からダウンロードしてください。


ダウンロード
UP624B 組立図
スペースリフト2 2階用設置例
UP624B 組立図.pdf
PDFファイル 258.1 KB
ダウンロード

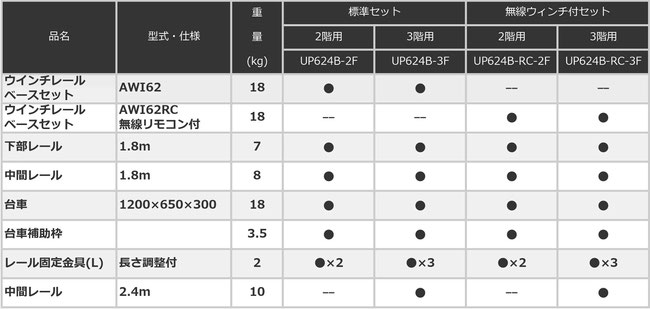

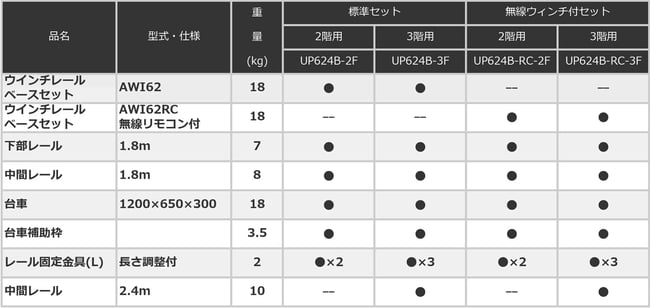

UP624B スペースリフト2 構成表

UP624B スペースリフト2 構成表
UP624B スペースリフト2 構成表
ダウンロード
UP624B 構成表
スペースリフト2 室内用ボード揚げ機
UP624B_構成表.pdf
PDFファイル 84.3 KB
ダウンロード
