室内用ボード揚げ機 簡易仮設リフト

スペースリフト[UP620]





省スペースで簡単に設置可能な室内用荷揚げ機



省スペースで設置が簡単、室内用仮設リフト「スペースリフト」



シンプルに設計された「スペースリフト」は建築現場での荷揚げリフト以外に、倉庫・店舗・工場等のあらゆる現場で仮設リフトとして活躍しています。

電源100V 60kg吊のウインチで動滑車を使用することで、速度は標準の半分になりますが、100kgまで吊上げられる構造で使用できます。



オプションで操作スイッチを追加、上限・下限停止リミットスイッチを付ける事もできます。



設置現場に合わせてレールの長さ、台車の大きさ、ウインチの仕様をオーダーメイドで製作可能です。

ダウンロード
UP620スペースリフト_カタログ.pdf
PDFファイル 1.1 MB
ダウンロード

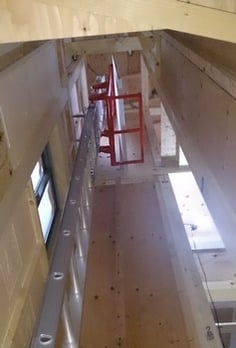

階段開口部等に簡単に設置できます。







有線操作スイッチ



操作スイッチ10mコード付

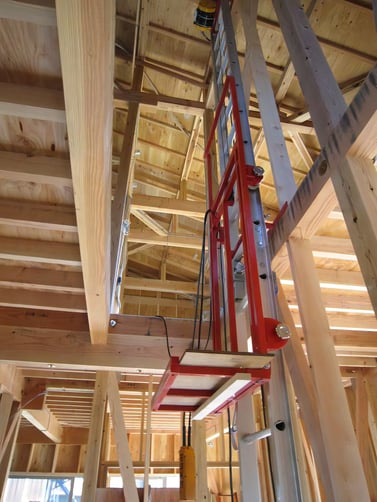

倉庫、店舗、工場等のあらゆる現場で仮設リフトとしても活躍しています。

無線リモコン



コードレス無線リモコンタイプのウインチを使用すれば無線操作使用できます。










標準台車+台車補助枠



標準台車(高さ1200×横幅650×奥行300)

台車補助枠(高さ600×横浜650)

*台車補助枠は台車の上部に差込み延長する部材です。

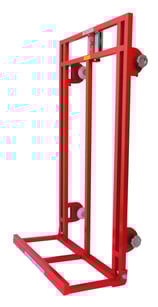

標準台車



標準台車(高さ1200×横幅650×奥行300)




オプション部品

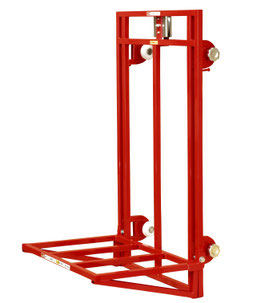

UP624A ボード上げ機 台車アオリ(補強付) L500

台車アオリL500(補強付)

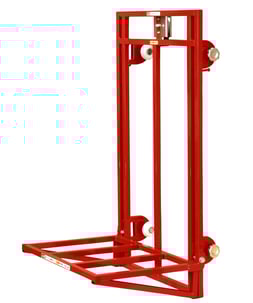

UP624A ボード上げ機 台車アオリ(補強付) L500

台車のアオリ(荷受け部分)をL500(補強付)に変更可能

高さ1055×横幅650×奥行500



*台車の有効高さ(荷物を乗せる高さ)は1055㎜になります。


手動運転リミットスイッチ

 上限・下限の安全停止リミットスイッチ



リミットスイッチを追加する事で上限・下限の任意の高さで台車を安全に停止させる事ができます。



操作スイッチは1階、2階の2ヶ所へ設置でき2ヶ所の操作が可能です。



※ 台車裏側にリミットスイッチ当て板が必要になります。

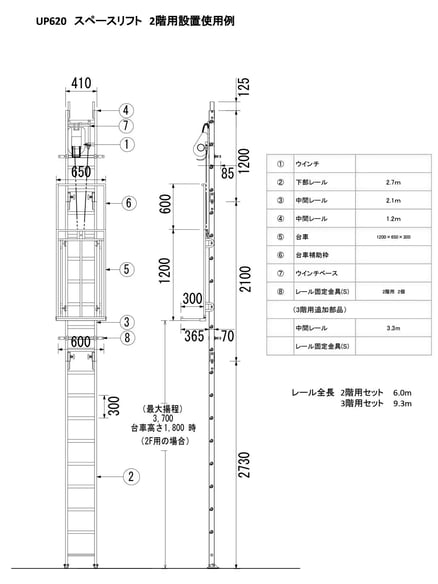

UP620 スペースリフト組立図

UP620 スペースリフト
UP620 スペースリフト 組立図

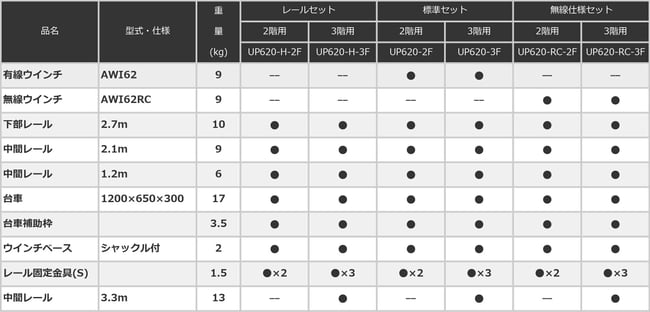

UP620 構成表

UP620 スペースリフト
UP620 スペースリフト 構成表



各機種の組立図は下記からダウンロードしてください。


ダウンロード
UP620 組立図
スペースリフト 2階用設置例
UP620 組立図.pdf
PDFファイル 251.2 KB
ダウンロード
